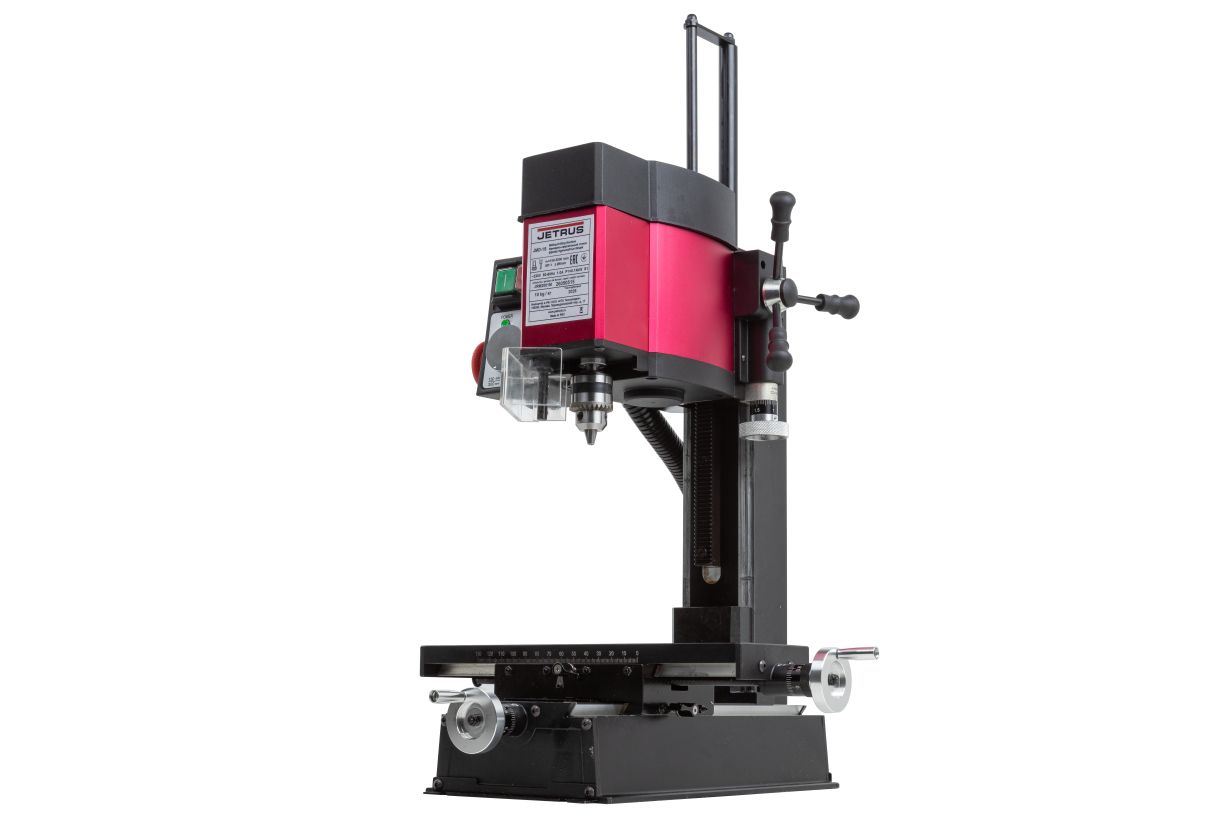

Станок JMD‑1S — самый маленький в линейке бытовых сверлильно‑фрезерных станков. Его используют дома или в учебных заведениях для небольших работ и чтобы освоить механическую обработку.
Работает от обычной розетки — 230 В. Подходит для сверления и фрезерования мелких деталей.

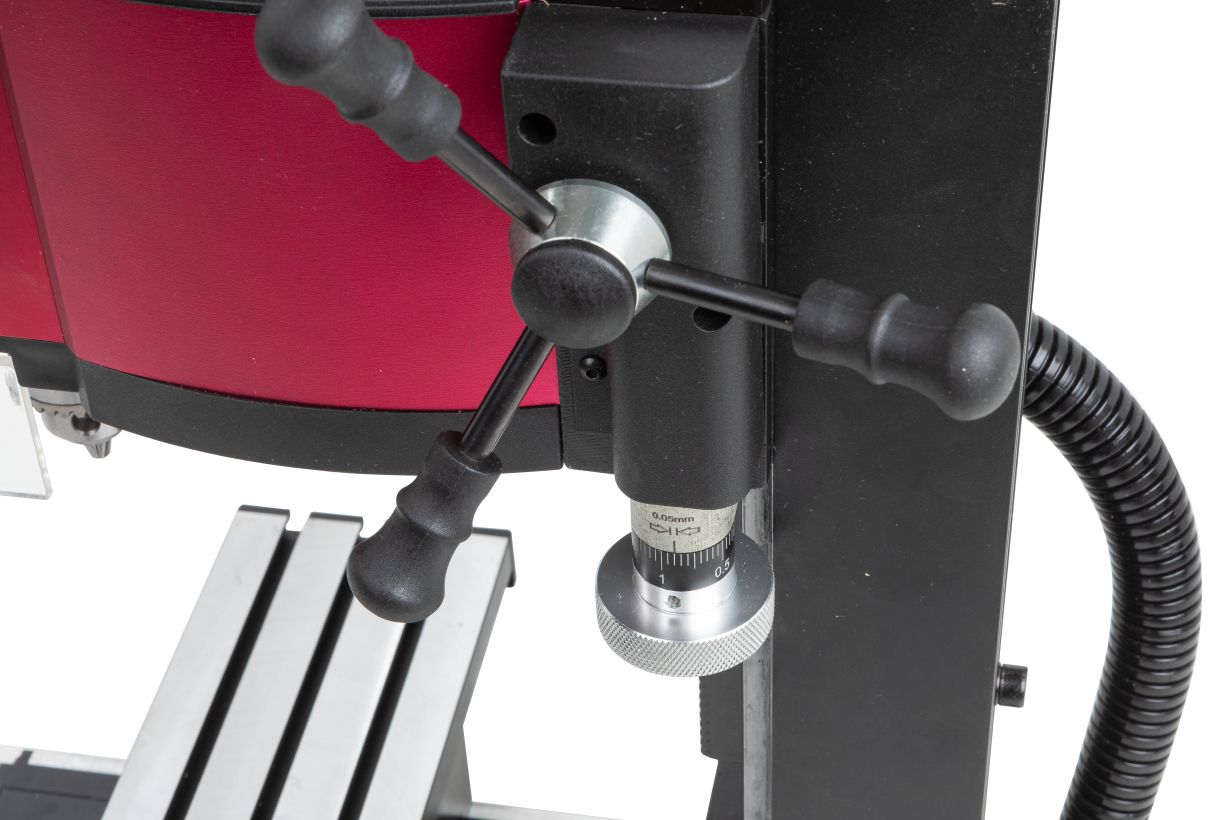

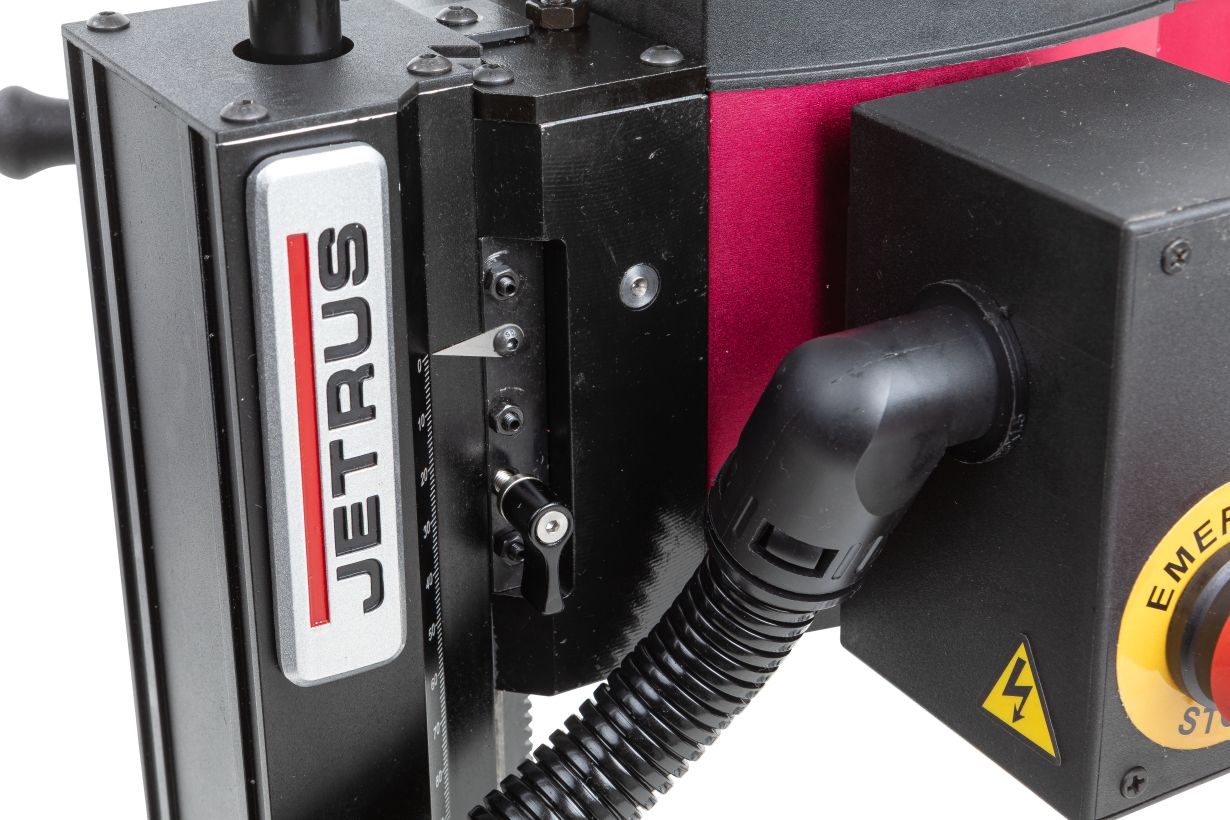

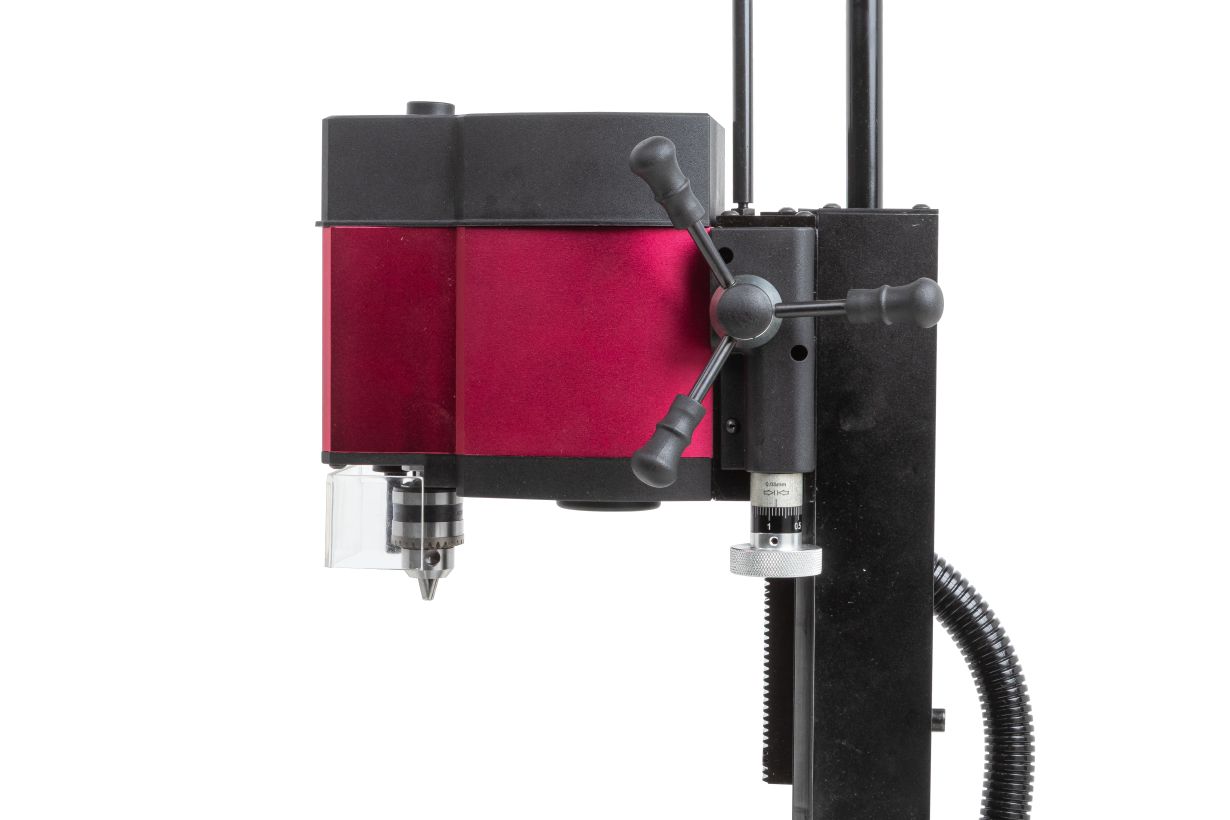

Как устроено сверление: нет отдельной пиноли — чтобы опустить инструмент, двигают всю сверлильную головку с помощью штурвала по зубчатой рейке. Для более точной настройки есть маховик микроподачи. Головка может опуститься максимум на 135 мм.

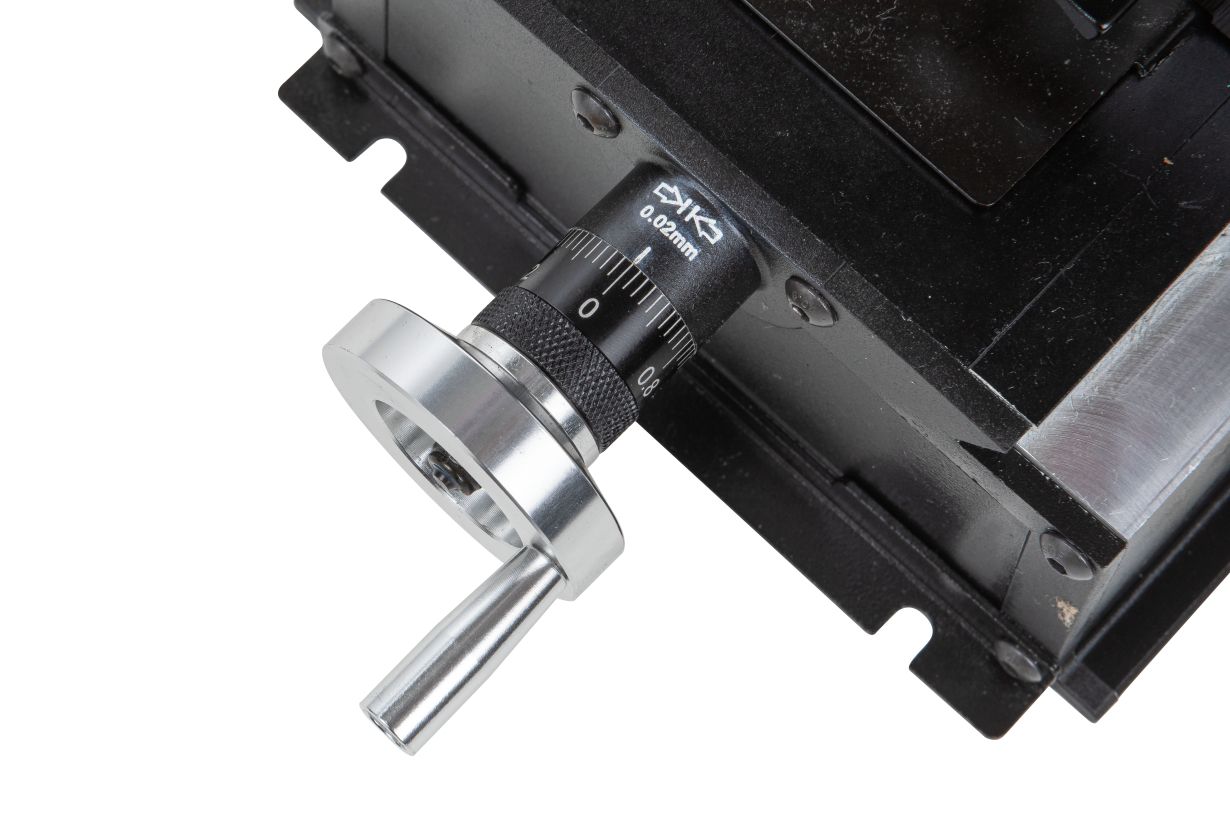

Точность движений контролируют по лимбам (шкалам) на штурвалах:
в продольном и поперечном направлениях: 1 мм за полный оборот, деление — 0,02 мм;
по вертикали: 2,5 мм за оборот, деление — 0,05 мм.
Станок прочный, но лёгкий, его вес всего 10 кг, его удобно ставить на стол. Основные детали, в т.ч. станина, рабочий стол, колонна, головка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию. Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем.

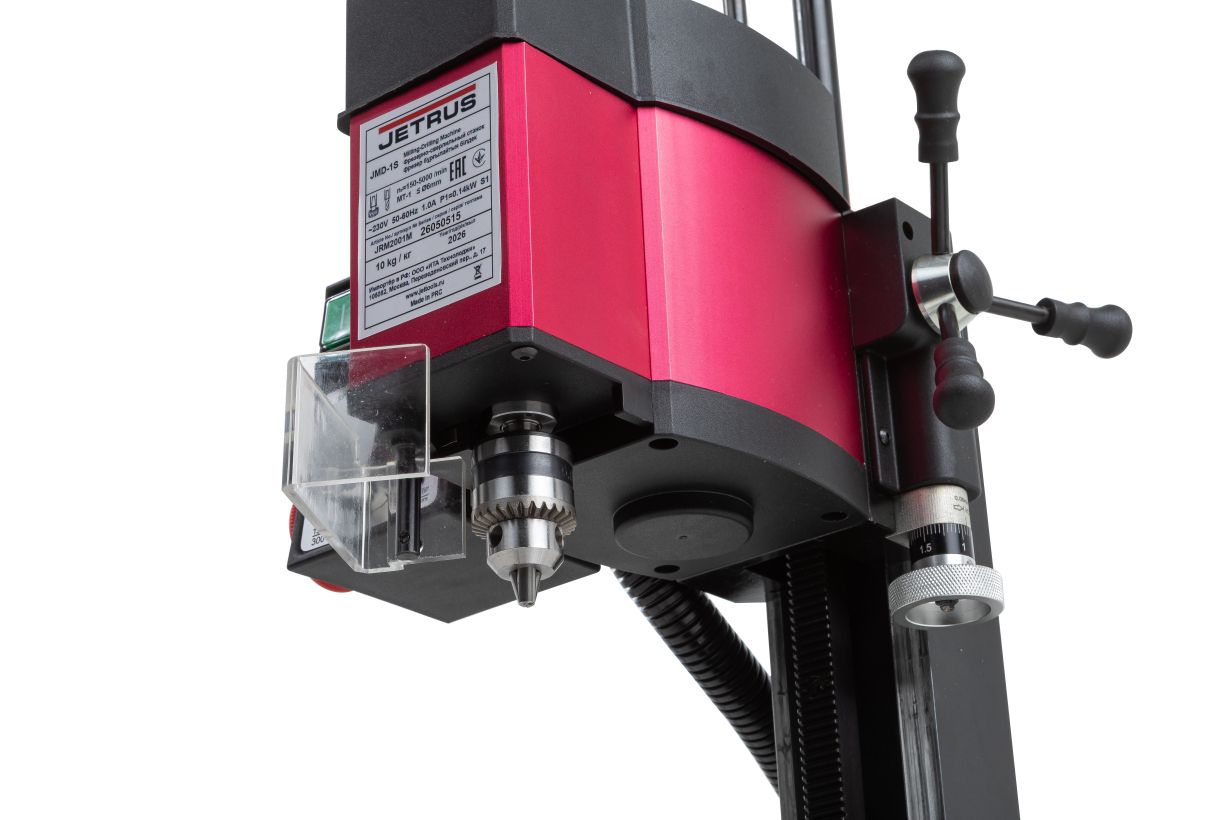

Шпиндель с конусом МК‑1, зажимная тяга — М6×95 мм. Можно сверлить отверстия до 6 мм, фрезеровать — фрезами до 7 мм.

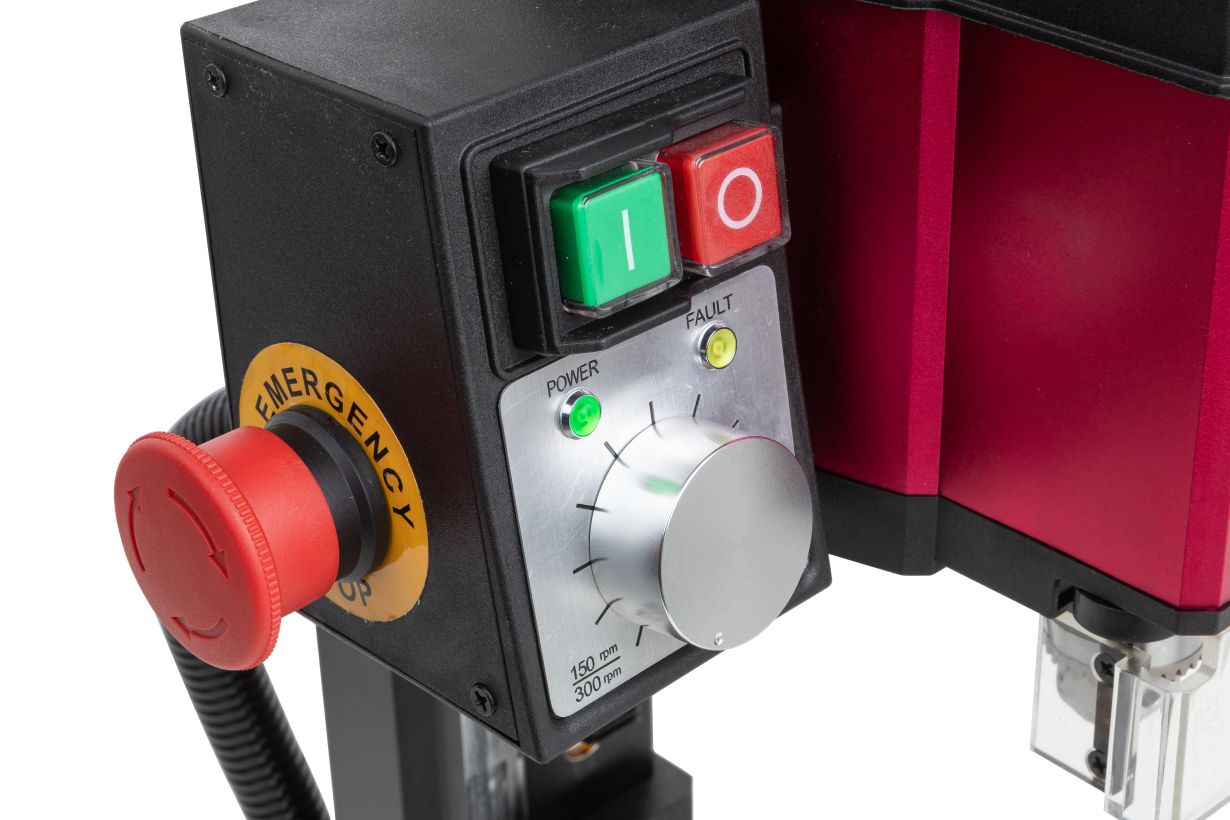

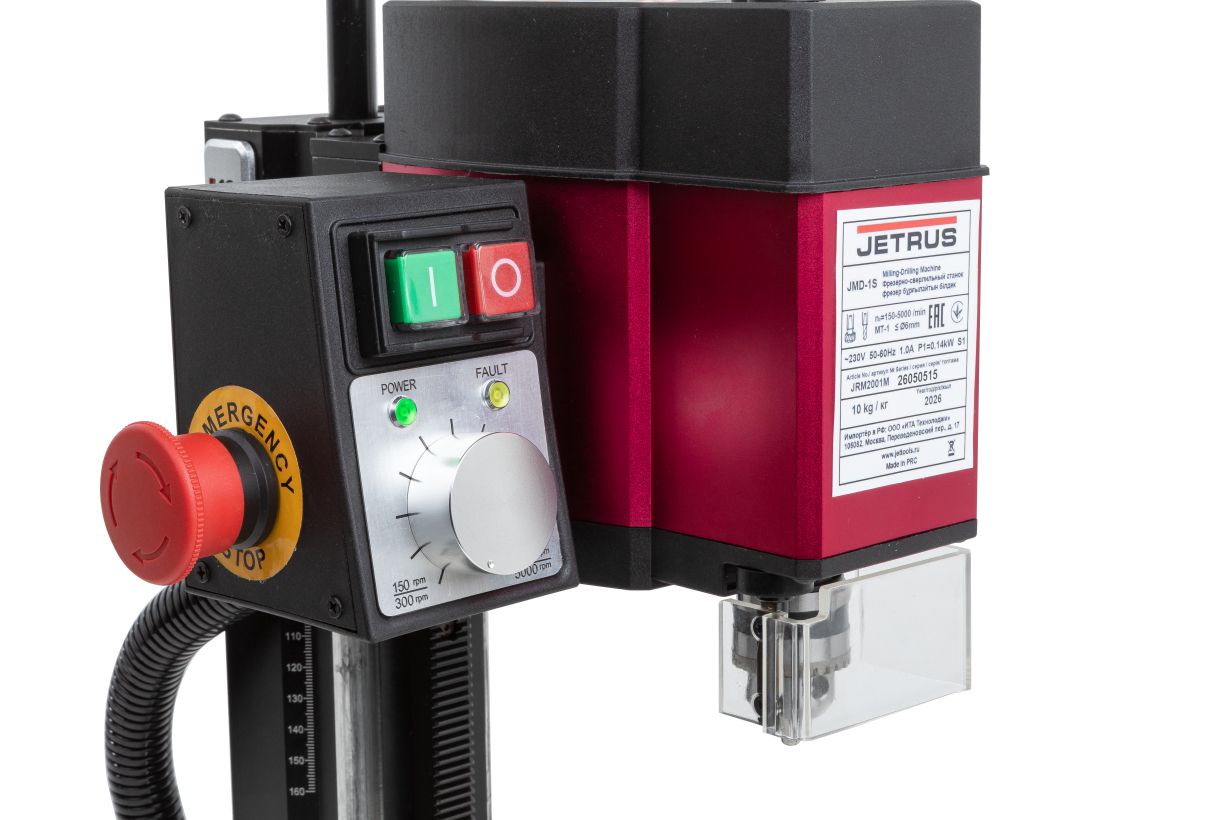

Двигатель — коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева на головке. Скорость вращения можно плавно менять в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, нужно перекинуть ремень на другие шкивы. Реверса нет.

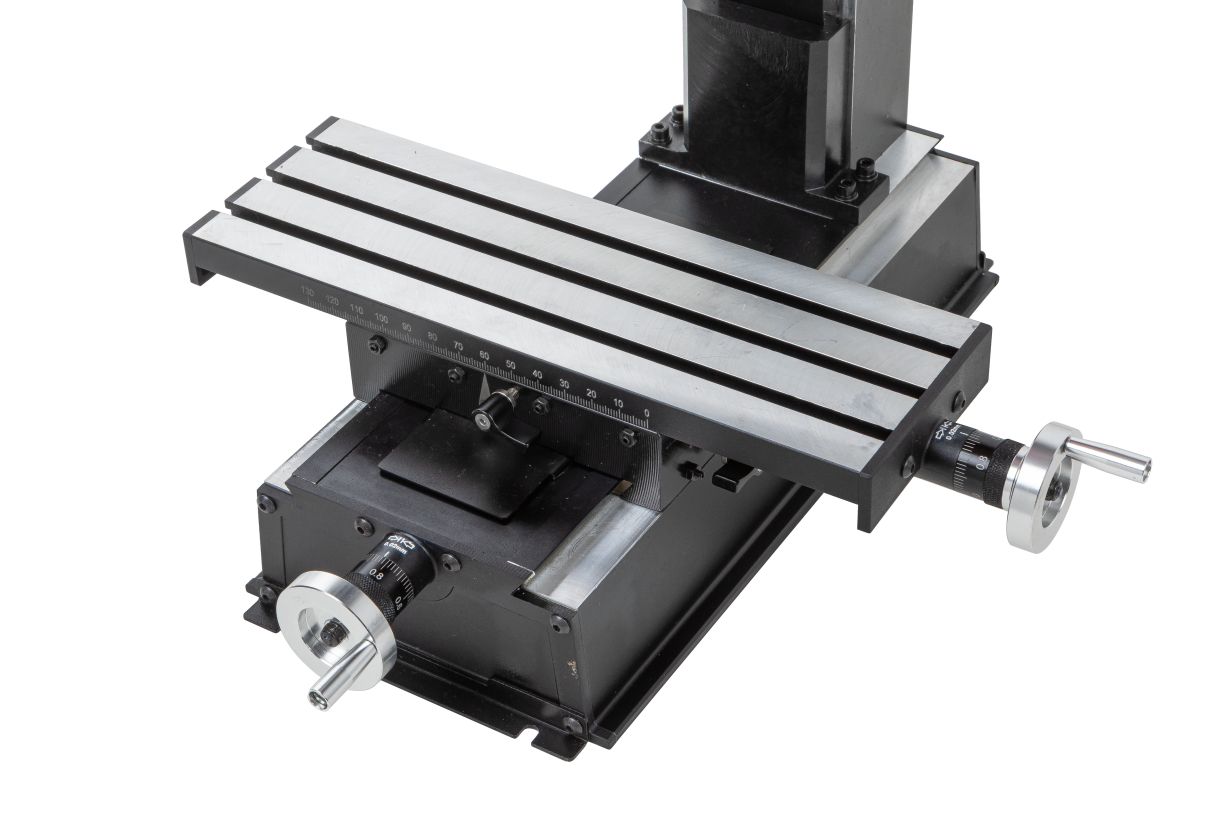

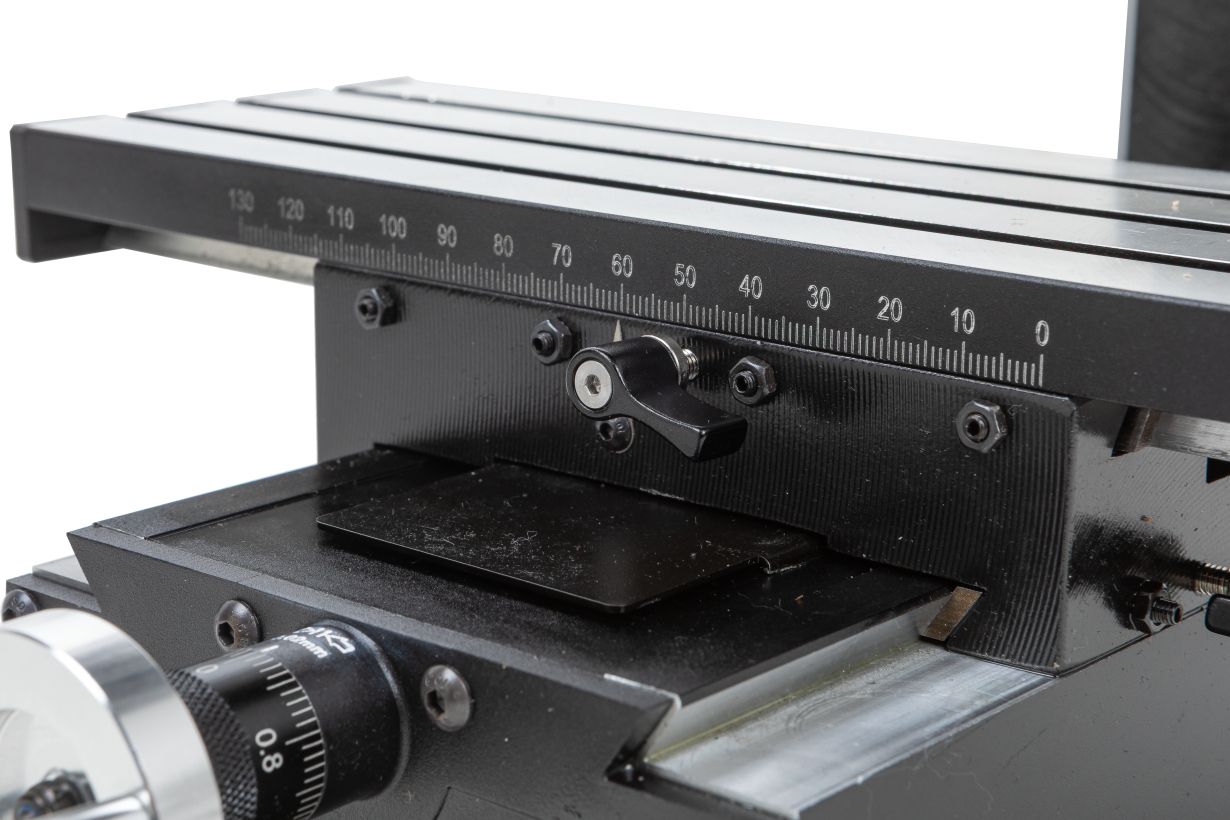

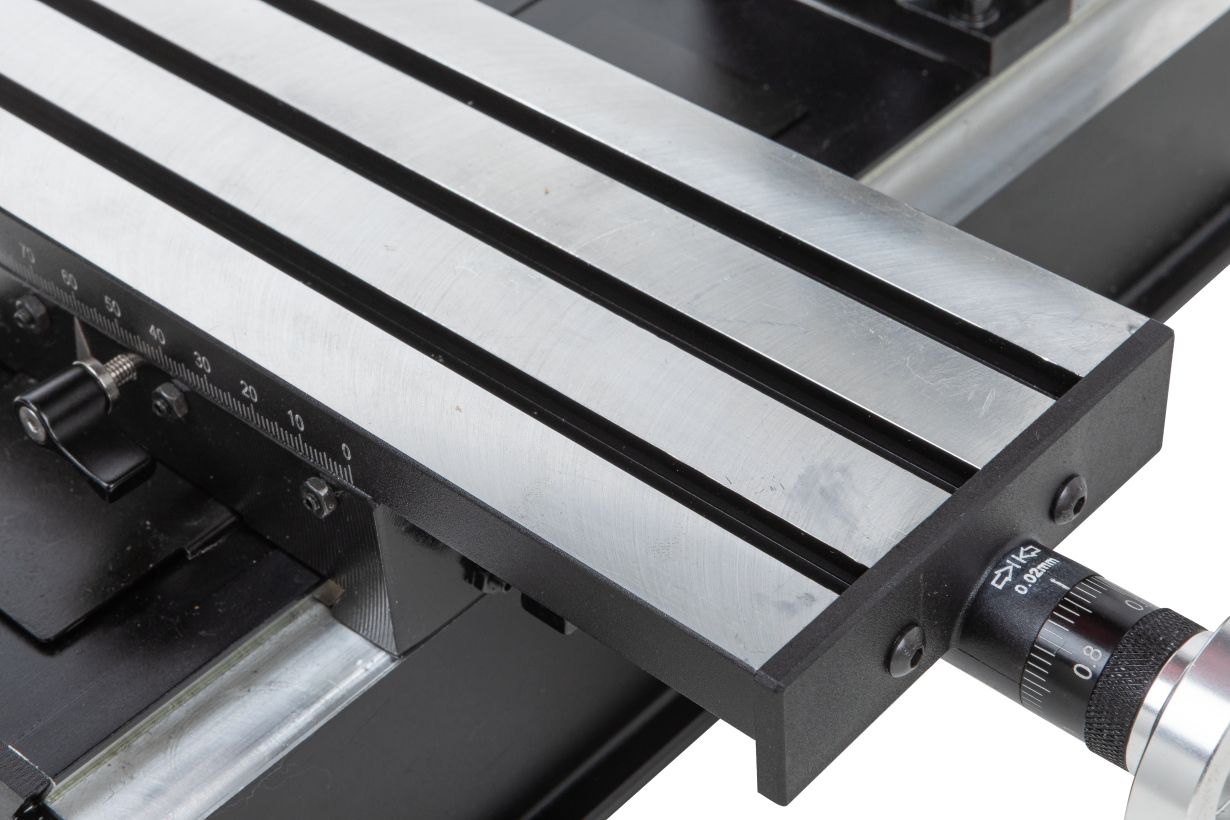

Рабочий стол размером 250×80мм, двигается по направляющим «ласточкин хвост». На нём есть 3 Т‑образных паза шириной 6 мм, расстояние между ними — 23 мм: туда крепят тиски и другие приспособления.
Рабочая зона закрыта прозрачным защитным экраном.
Масса станка 10кг.
| Напряжение, В | 230 |
| Максимальный диаметр сверления, мм | 6 |
| Максимальный диаметр концевой фрезы, мм | 7 |
| Сверлильный патрон | 1-6,0/B10 |
| Частота вращения вертикального шпинделя, об/мин | 150 – 2500 (±10%), 300 –5000 (±10%) |
| Количество скоростей вертикального шпинделя, шт | Плавно в 2-х диапазонах |
| Шомпол | М6х95 |
| Конус вертикального шпинделя | МК-1 |
| Расстояние от вертикального шпинделя до стола, мм | 40 - 190 |
| Расстояние от вертикального шпинделя до стойки, мм | 150 |
| Размер стола по оси X и Y, мм | 250 x 80 |
| Ход стола по оси X и Y, мм | 125 x 90 |
| Цена деления лимба хода стола по оси X и Y, мм | 0,02 |
| Ход головы по оси Z, мм | 135 |
| Цена деления лимба микроподачи головы по оси Z, мм | 0,05 |
| Ширина Т-образного паза стола, мм | 6 |
| Расстояние между пазами стола, мм | 23 |
| Количество Т-образных пазов стола, шт | 3 |
| Тип двигателя | Коллекторный |
| Мощность вертикального двигателя, кВт | 0,1 |
| Длина, мм | 392 |
| Ширина, мм | 327 |
| Высота, мм | 590 |
| Масса, кг | 10 |
| Длина в упаковке, см | 49 |
| Ширина в упаковке, см | 42 |
| Высота в упаковке, см | 35 |
| Масса в упаковке, кг | 12,5 |
