Особенности:

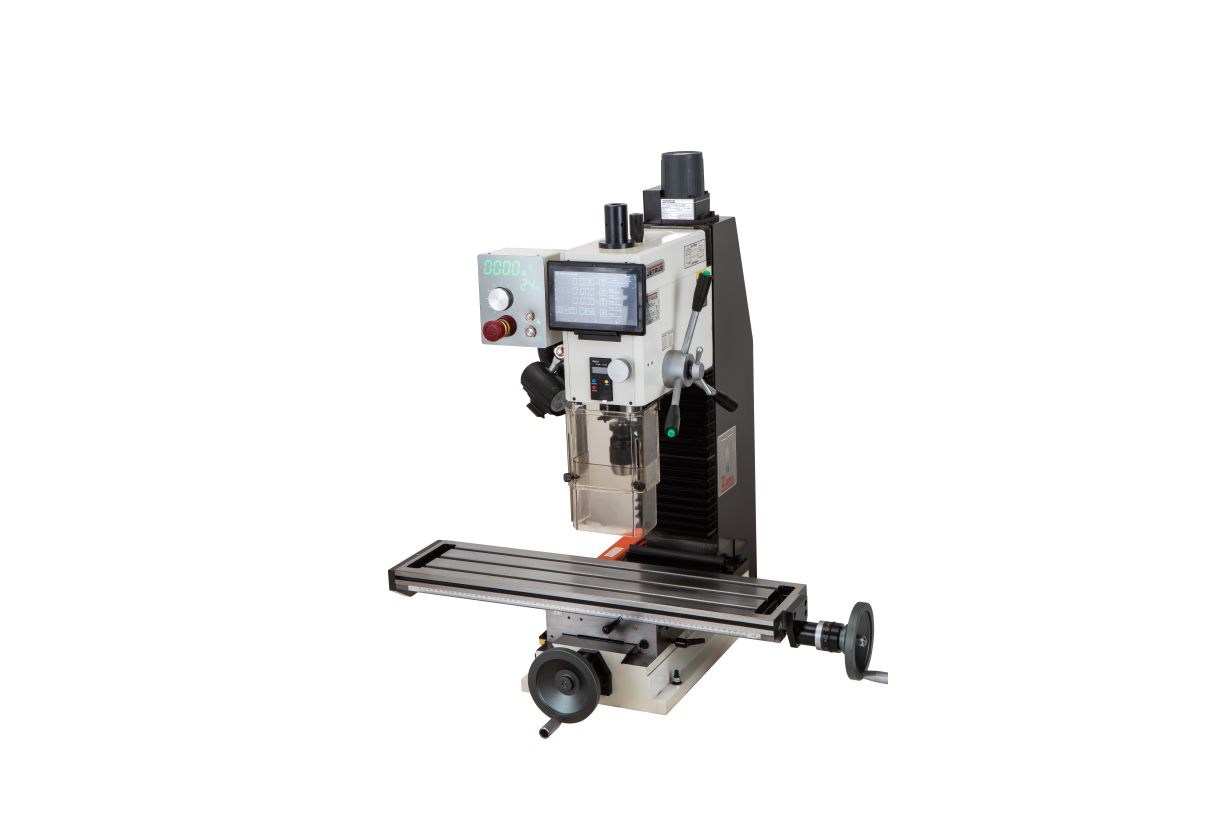

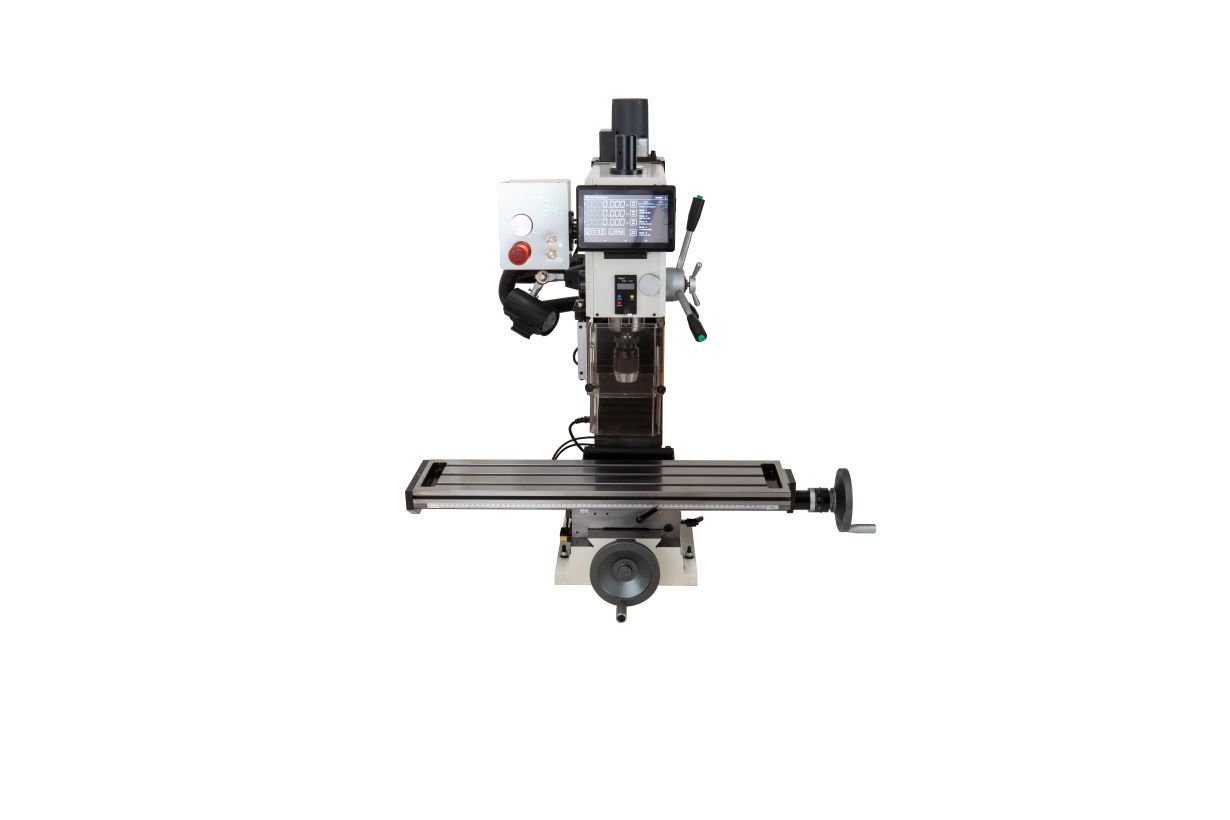

Сверлильно-фрезерный станок JMD-3TP DRO представляет собой современный и улучшенный аналог моделей станка JMD-3/JMD-3T DRO. Станок рассчитан на индивидуальное использование, может быть использован для мелкосерийных работ на производстве. Питание станка от бытовой электросети напряжением 230 В. Применяется для выполнения широкого спектра сверлильных и фрезерных работ. Благодаря функции реверса, станок выполняет технологические операции по нарезанию резьбы. Высокое качество и точная обработка обеспечивается наличием цифровой индикацией перемещения по осям X, Y, Z и дополнительного цифрового табло опускания пиноли шпинделя.

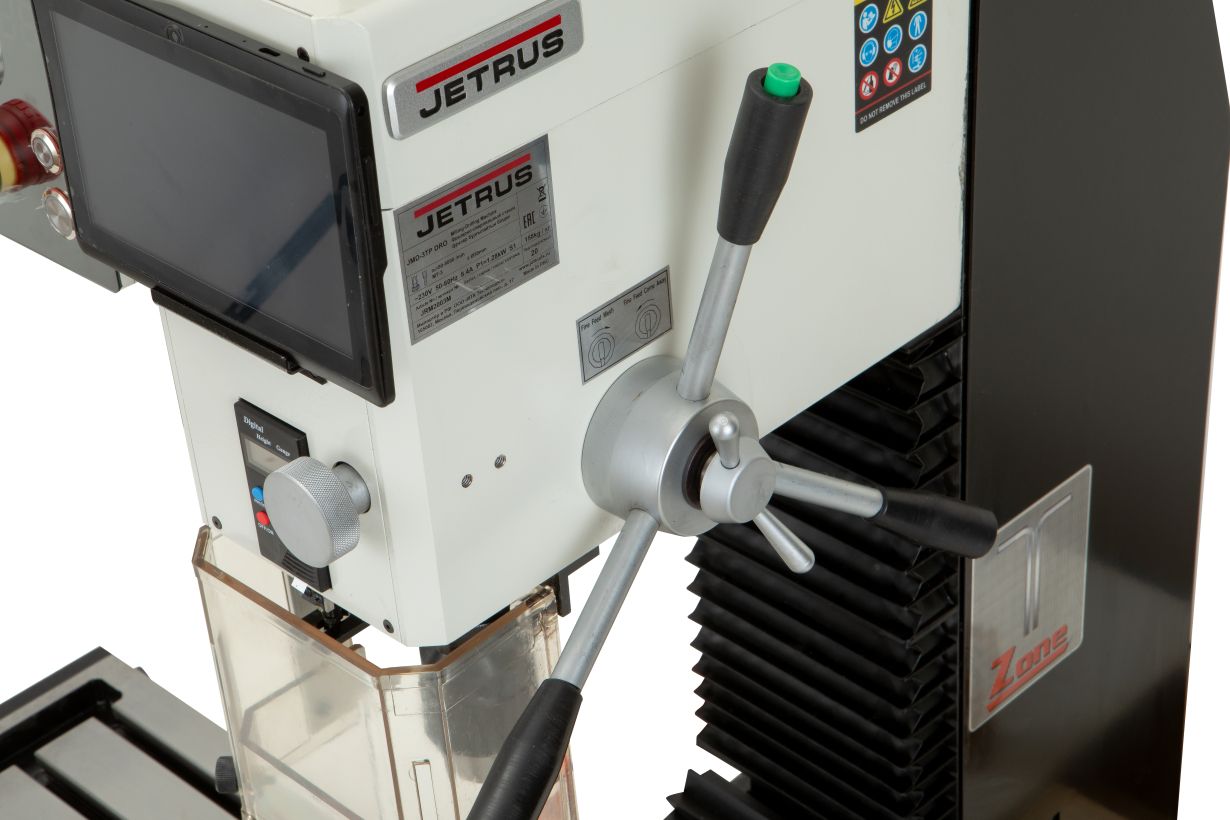

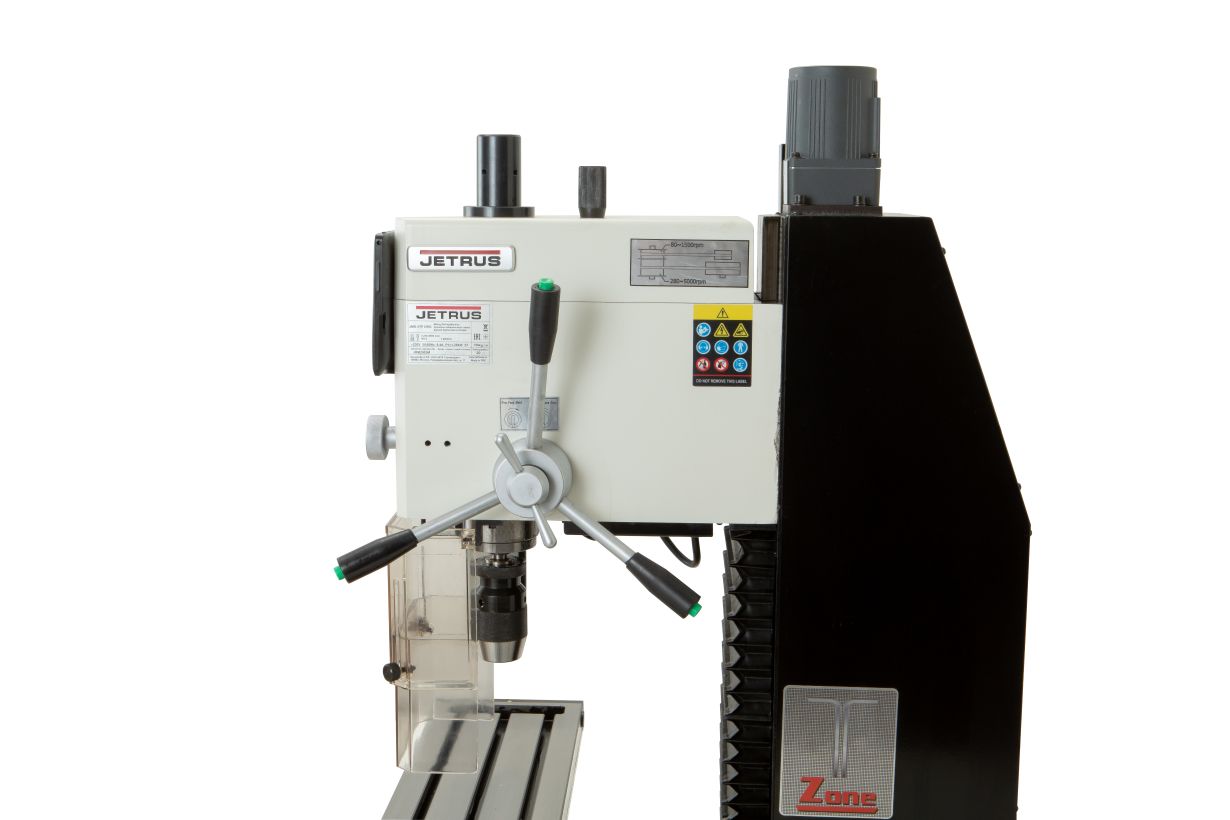

Модель JMD-3TP DRO отличается прочной и устойчивой конструкцией. Станина, стойка, фрезерная головка и рабочий стол станка изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации. Оборудование оснащено шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 30 мм. Для повышения точности обработки установлена функция микроподачи шпинделя. Ход пиноли составляет 78 мм.

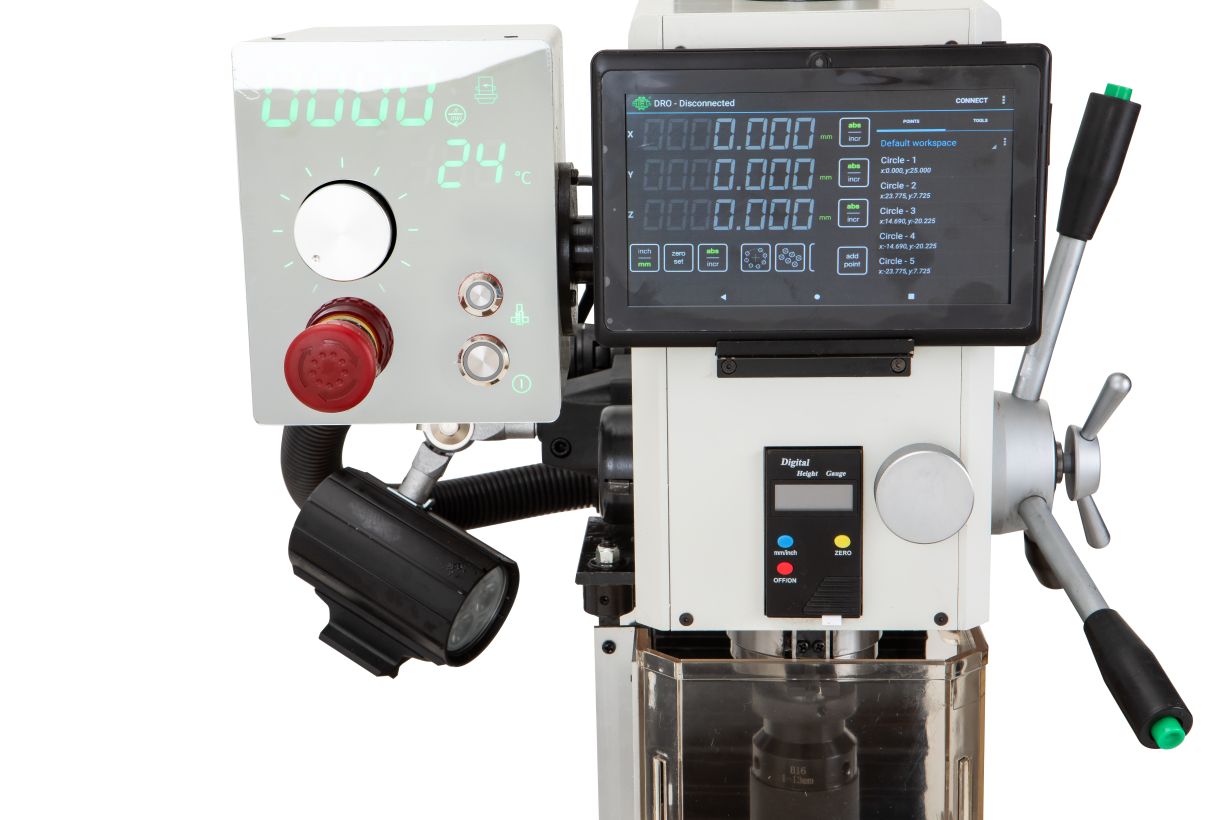

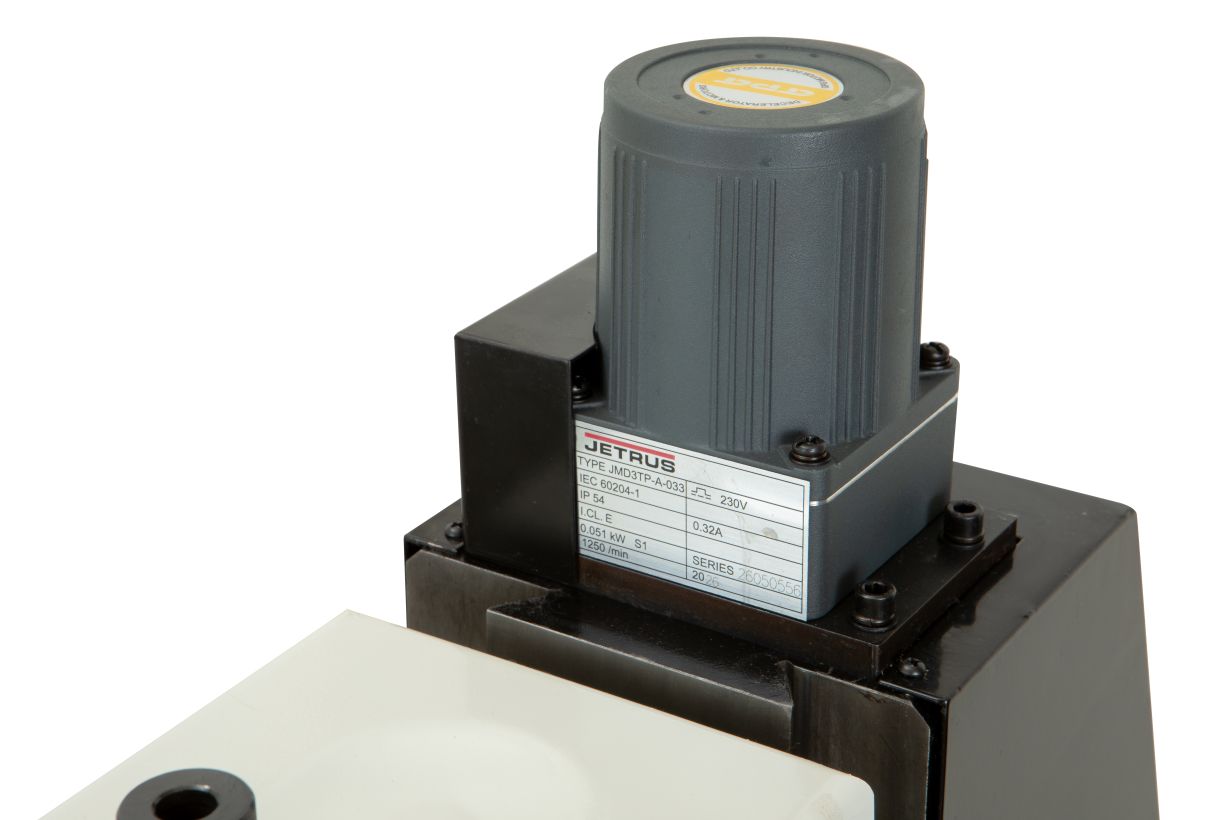

Моторная группа станка JMD-3TP DRO представлена безколлекторным двигателем мощностью 1,0 кВт. Управление работой двигателя осуществляется с пульта, расположенного голове станка. Двигатель имеет плавную регулировку частоты вращения. Два диапазона частоты вращения 80-1500 об/мин и 280-5000 об/мин. Переключение двигателя в режим реверса осуществляется кнопкой, расположенной на рукоятке пиноли.

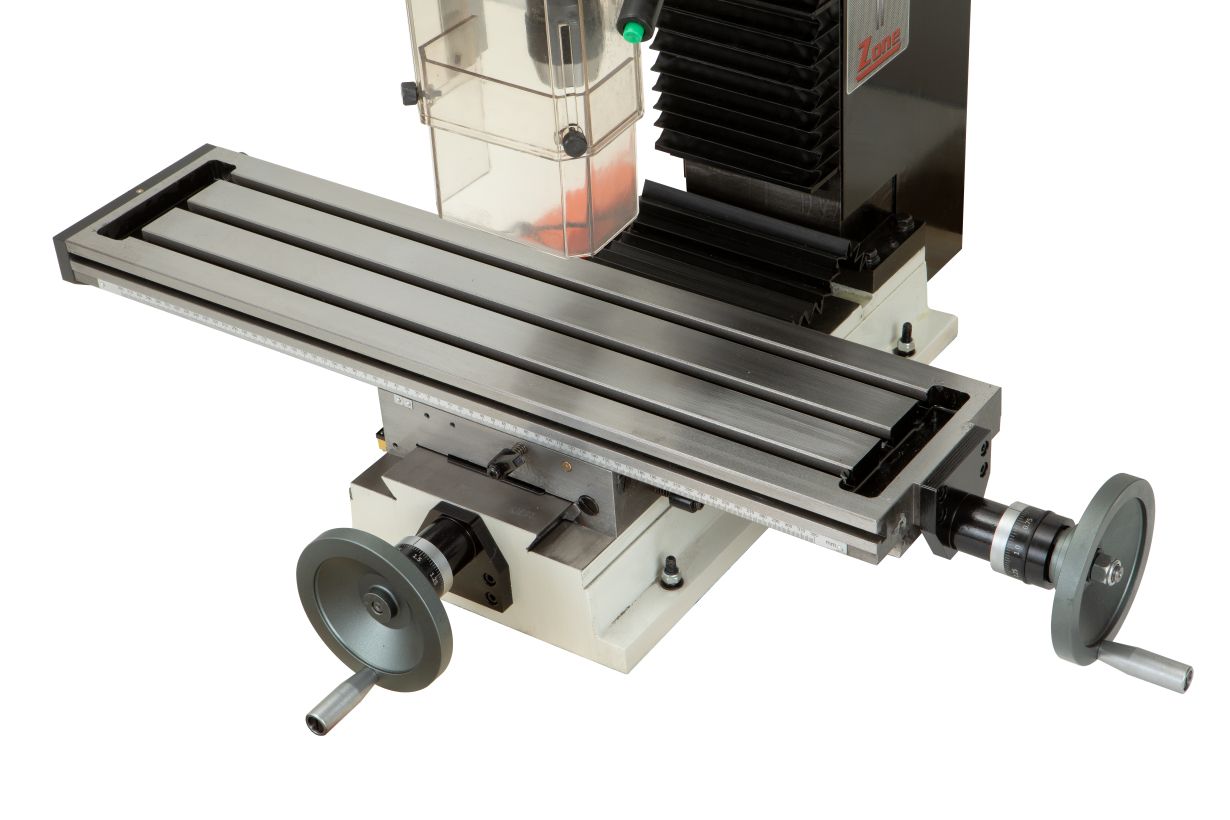

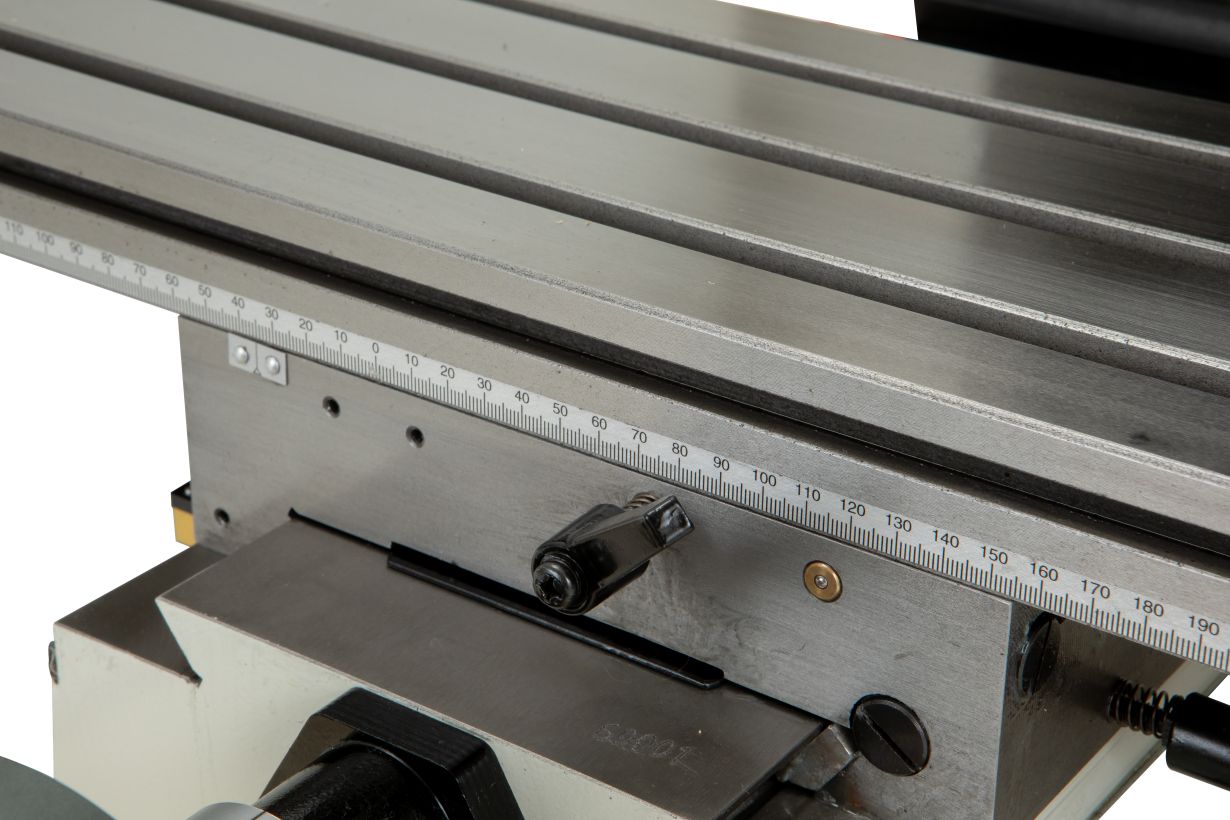

Крестовый рабочий стол размером 740х180мм, двигается по направляющим типа ласточкин хвост, имеет 3 Т-образных паза шириною 12 мм для установки тисков, прихватов и других зажимных механизмов.

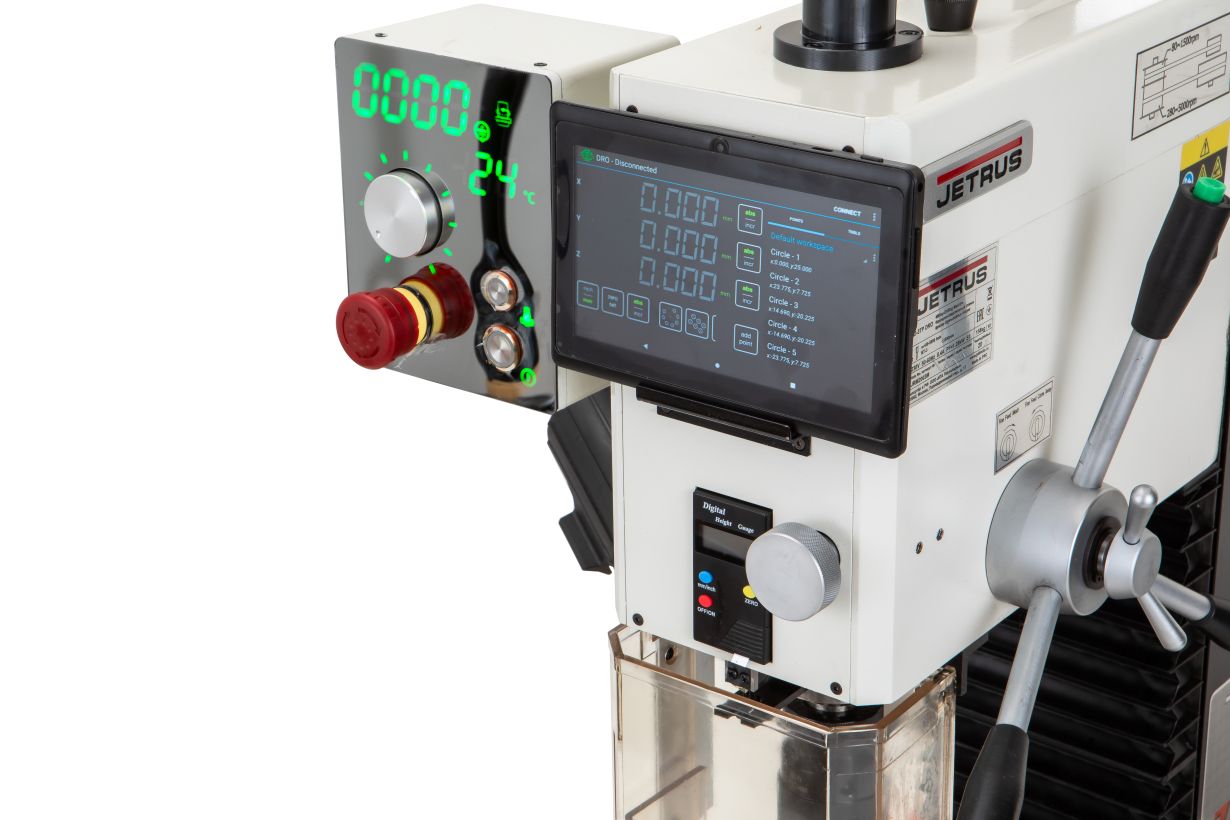

Показания перемещения по осям отображается на мобильном планшете цифровой индикации, работающим по Bluetooth. которая работает в паре с 3мя магнитными линейками, благодаря которым гарантированная точность позиционирования составляет +/-5 мкм.

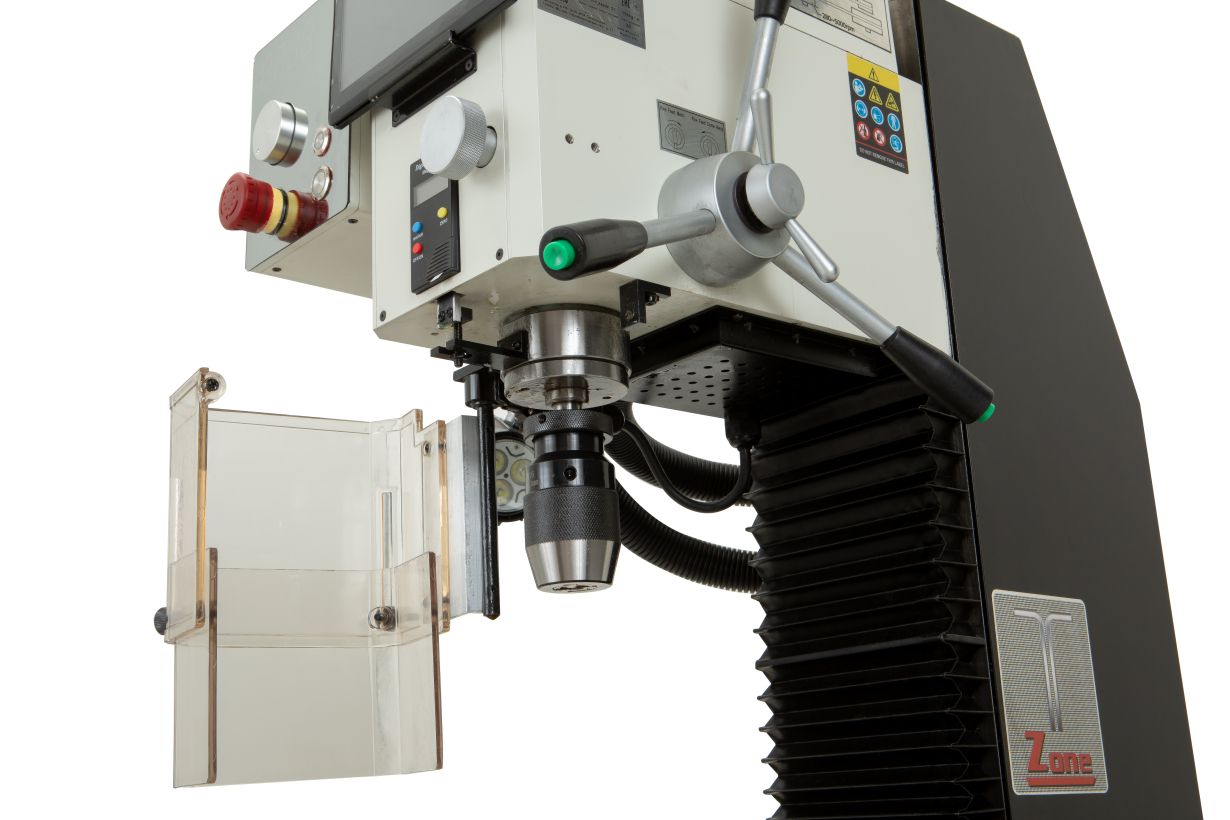

Вес станка в укомплектованном состоянии составляет 158 кг. Рабочая зона оборудована защитным экраном и лампой местного освещения.
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Максимальный диаметр сверления чугун, мм | 33 |
| Максимальный диаметр торцевой фрезы, мм | 63 |
| Максимальный диаметр концевой фрезы, мм | 25 |
| Максимальный диаметр нарезаемой резьбы, мм | М12 |
| Сверлильный патрон | 1-13 |
| Частота вращения вертикального шпинделя, об/мин | 80 - 1500±10%, 280 - 5000±10% |
| Количество скоростей вертикального шпинделя, шт | Плавно в 2-х диапазонах |
| Ход пиноли шпинделя, мм | 78 |
| Шомпол | М12 |
| Конус вертикального шпинделя | МК-3 |
| Диапазон поворота вертикальной головы (вправо/влево) | - |
| Расстояние от вертикального шпинделя до стола, мм | 370 |
| Расстояние от вертикального шпинделя до стойки, мм | 230 |
| Размер стола по оси X и Y, мм | 740 x 180 |
| Ход стола по оси X и Y, мм | 500 x 200 |
| Т-образный паз стола | (3) х 12-53 |
| Количество Т-образных пазов стола, шт | 3 |
| Тип двигателя | Бесколлекторный |
| Мощность вертикального двигателя, кВт | 1000 |
| Страна производителя | Китай |
| Длина, мм | 950 |
| Ширина, мм | 770 |
| Высота, мм | 920 |
| Масса, кг | 158 |
| Длина в упаковке, см | 97 |
| Ширина в упаковке, см | 84 |
| Высота в упаковке, см | 107 |
| Масса в упаковке, кг | 188 |
