Токарные станки JET

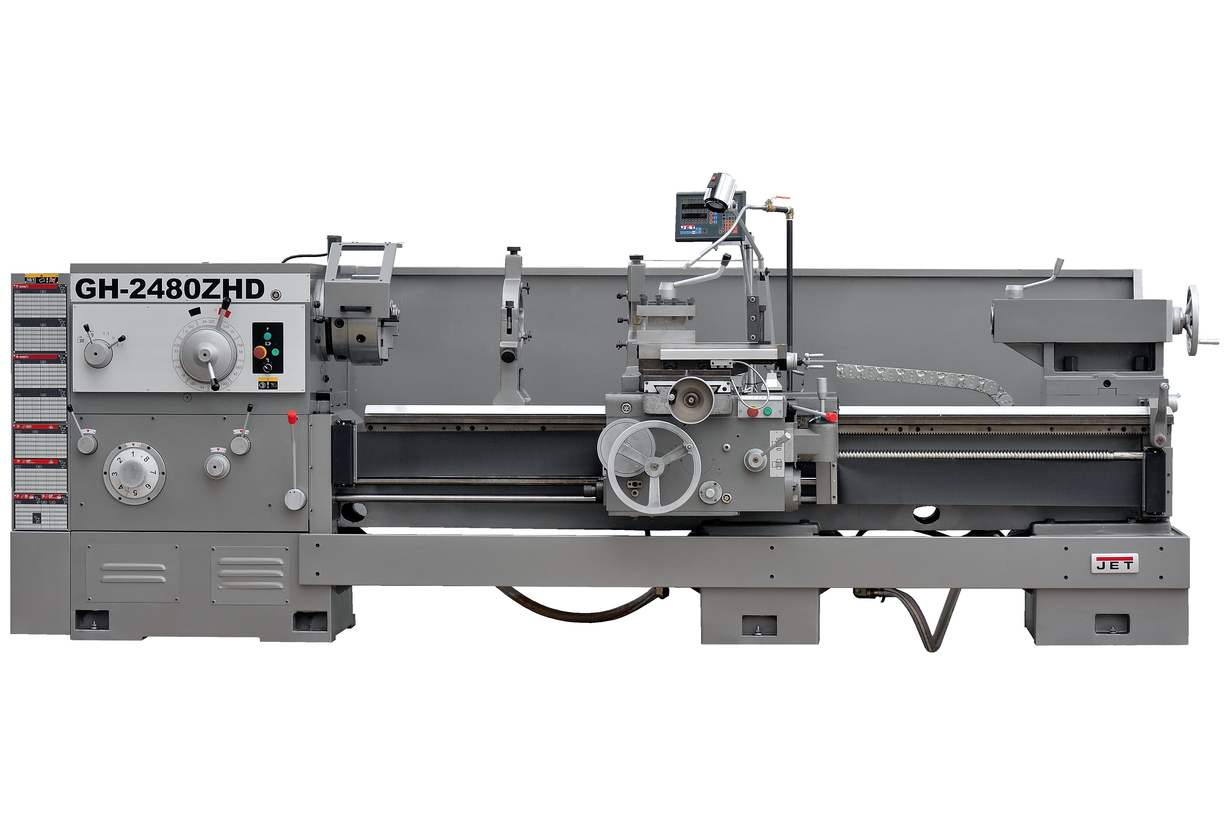

JET GH-2480 ZHD DRO RFS Токарно-винторезный станок по металлу

JET GH-2480 ZHD DRO RFS Токарно-винторезный станок по металлу

Артикул: 50000841T
Цена 185 500 Бел. руб.
Наличие уточняйте

GH-2480 ZHDDRORFS - универсальный токарно-винторезный станок промышленного класса производства компании JET. Он рассчитан на обработку массивных и тяжелых заготовок и способен выдерживать длительные нагрузки. Станок найдет применение на металлообрабатывающих производствах, в конструкторских бюро, предприятиях оборонной сферы и крупных реммастерских. Диаметр обточки над станиной стандартен для серии GH-24 и составляет 630 мм. Над поперечным суппортом можно обрабатывать детали диаметром до 370 мм, со снятым мостиком gapдо 830 мм с ограничением по длине 310 мм. Главное отличие GH-2480 ZHDDRORFS - увеличенное расстояние между центрами, у данной модели оно увеличено до 2000 мм. Для того, чтобы создать необходимый крутящий момент на шпинделе станок оснащен асинхронным электродвигателем мощностью 11 кВт, привод шпинделя погружен в масляную ванну для его охлаждения, снижения уровня шума и увеличения ресурса привода в целом. Также предусмотрена централизованная система смазки критически важных узлов и агрегатов. Автоматическая коробка подач имеет множество предустановок, выбирая которые можно выбрать необходимый режим работы, включая нарезку всех основных типов резьб. GH-2480 ZHDDRORFS установлен на высококачественную станину, отлитую по фирменной технологии JET. Жесткость конструкции обеспечивает эффективный отвод тепла от инструмента и гасит вибрации, возникающие при обточке. Станок поставляется в богатой комплектации, заказчик может немедленно провести его пусконаладку и запустить в работу.

  • Направляющие закалены и отшлифованы
  • Фрикционная муфта
  • Съемный мостик, для увеличения диаметра обработки на длине 310 мм
  • Массивная чугунная станина
  • Масляная ванна для шестеренок
  • Увеличенный диаметр проходного отверстия
  • Мощный двигатель 11 кВт
Напряжение, В 400
Диаметр обточки над станиной, мм 630
Диаметр обточки над съемным мостиком, gap, мм 830
Длина съёмного мостика, мм 310
Диаметр обточки над поперечным суппортом, мм 370
Расстояние между центрами, мм 2000
Частота вращения шпинделя, об/мин 7,5 - 1000
Количество скоростей шпинделя, шт 18
Конус шпинделя ø120 мм 1:20
Присоединение шпинделя D1-11
Диаметр проходного отверстия шпинделя, мм 105
Диапазон продольной подачи, мм/об 0,1 - 24,32
Количество продольных подач, шт 64
Диапазон поперечной подачи, мм/об 0,05 - 12,16
Количество поперечных подач, шт 64
Диапазон метрической резьбы, мм 1 - 240
Количество метрических резьб, шт 50
Дюймовая резьба, TPI 1 - 14
Количество дюймовых резьб, шт 26
Модульная резьба, MP 0,5 - 120
Количество модульных резьб, шт 53
Диапазон питчевой резьба, DP 1 - 28
Количество питчевых резьб, шт 24

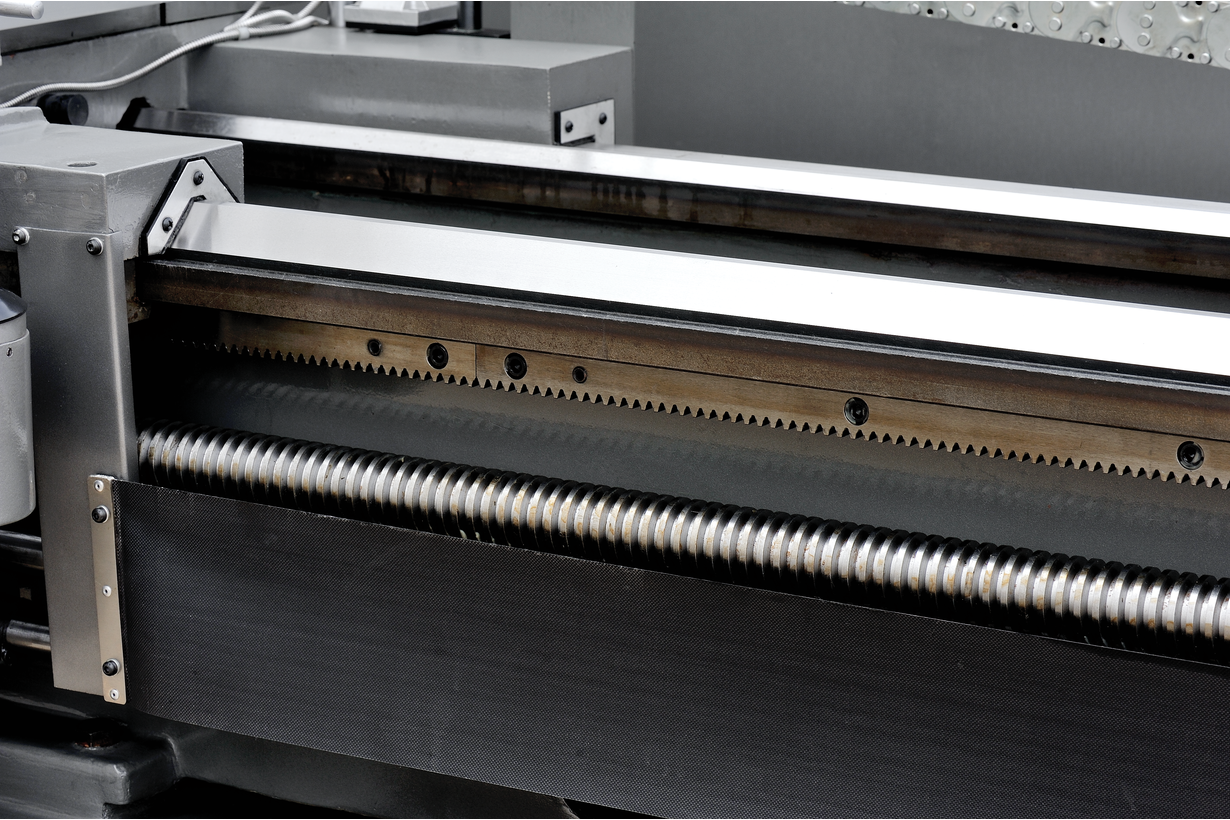

Шаг ходового винта, мм 12
Макс. размер резца, мм 32 x 32
Ход поперечного суппорта, мм 440
Ход верхнего суппорта, мм 200
Ускоренное перемещение продольного суппорта, м/мин 4
Ускоренное перемещение поперечного суппорта, м/мин 2
Пиноль задней бабки МК-6
Ход пиноли задней бабки, мм 230
Диаметр пиноли, мм 100
Диапазон неподвижного люнета, мм 20 - 170
Диапазон подвижного люнета, мм 25 - 130
Расстояние между направляющими, мм 560
Мощность двигателя, кВт 11
Мощность насоса СОЖ, кВт 0,09
Масса, кг 3200
Длина в упаковке, см 430
Ширина в упаковке, см 160
Высота в упаковке, см 180
Масса в упаковке, кг 3600
Объем бака СОЖ, л 15
Длина, мм 4275
Ширина, мм 1393
Высота, мм 1537


GH-2480 ZHDDRORFS - универсальный токарно-винторезный станок промышленного класса производства компании JET. Он рассчитан на обработку массивных и тяжелых заготовок и способен выдерживать длительные нагрузки. Станок найдет применение на металлообрабатывающих производствах, в конструкторских бюро, предприятиях оборонной сферы и крупных реммастерских. Диаметр обточки над станиной стандартен для серии GH-24 и составляет 630 мм. Над поперечным суппортом можно обрабатывать детали диаметром до 370 мм, со снятым мостиком gapдо 830 мм с ограничением по длине 310 мм. Главное отличие GH-2480 ZHDDRORFS - увеличенное расстояние между центрами, у данной модели оно увеличено до 2000 мм. Для того, чтобы создать необходимый крутящий момент на шпинделе станок оснащен асинхронным электродвигателем мощностью 11 кВт, привод шпинделя погружен в масляную ванну для его охлаждения, снижения уровня шума и увеличения ресурса привода в целом. Также предусмотрена централизованная система смазки критически важных узлов и агрегатов. Автоматическая коробка подач имеет множество предустановок, выбирая которые можно выбрать необходимый режим работы, включая нарезку всех основных типов резьб. GH-2480 ZHDDRORFS установлен на высококачественную станину, отлитую по фирменной технологии JET. Жесткость конструкции обеспечивает эффективный отвод тепла от инструмента и гасит вибрации, возникающие при обточке. Станок поставляется в богатой комплектации, заказчик может немедленно провести его пусконаладку и запустить в работу.

  • Направляющие закалены и отшлифованы
  • Фрикционная муфта
  • Съемный мостик, для увеличения диаметра обработки на длине 310 мм
  • Массивная чугунная станина
  • Масляная ванна для шестеренок
  • Увеличенный диаметр проходного отверстия
  • Мощный двигатель 11 кВт

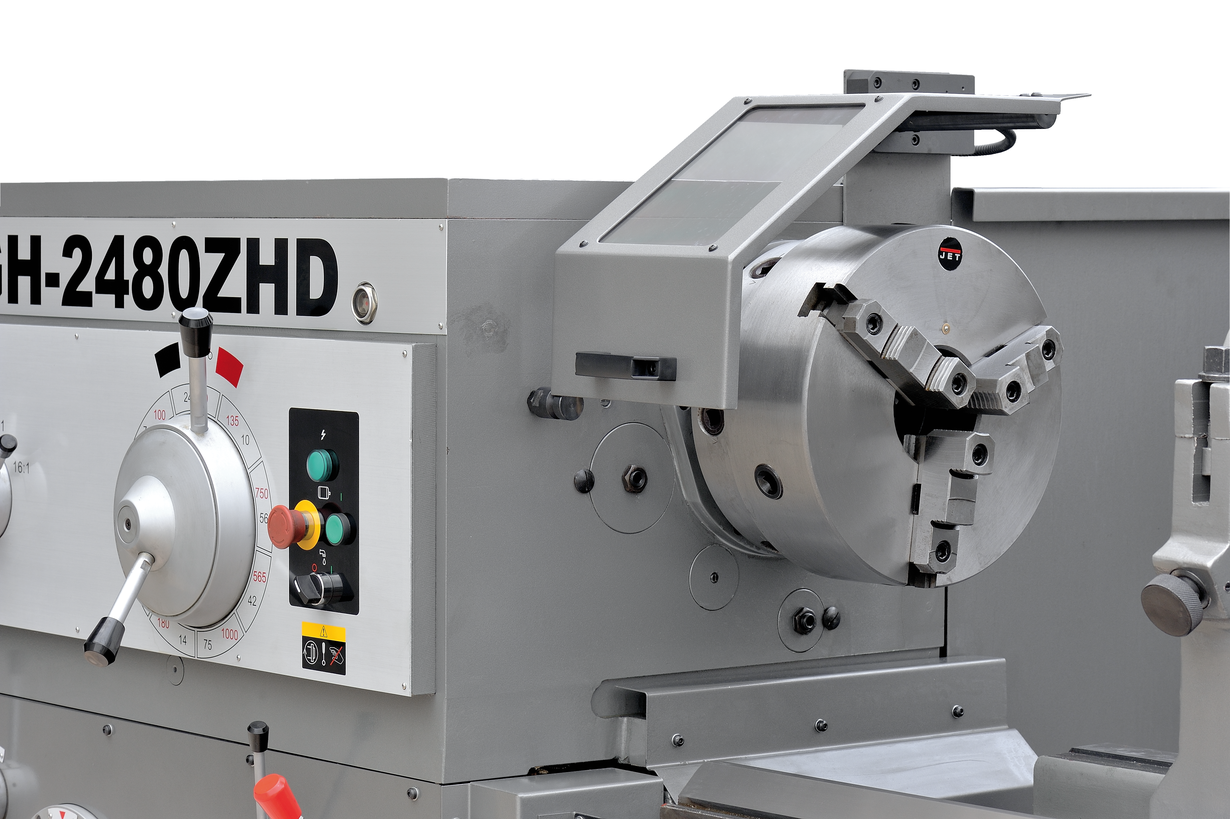

  • 3-х кулачковый патрон с прямыми/обратными кулачками
  • Планшайба
  • 4-х кулачковая планшайба
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр Упорный центр МК-5
  • Переходная втулка

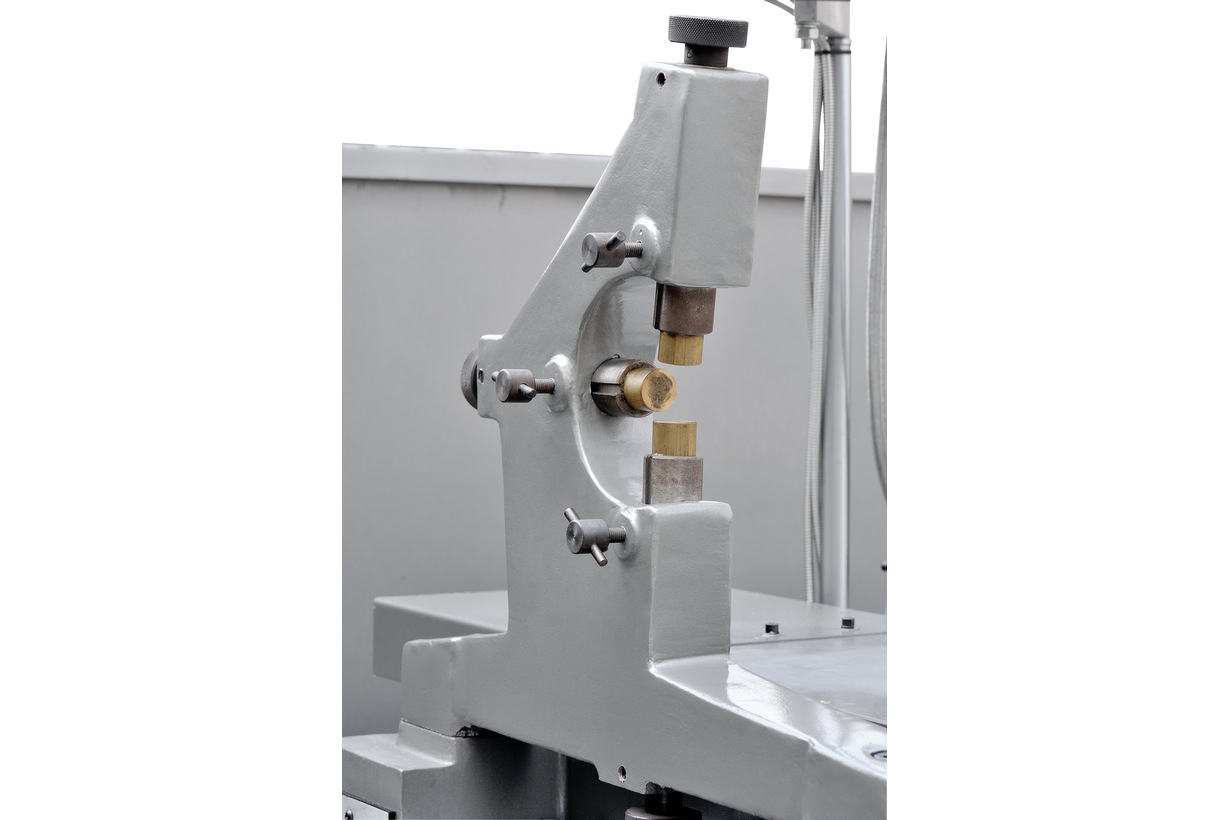

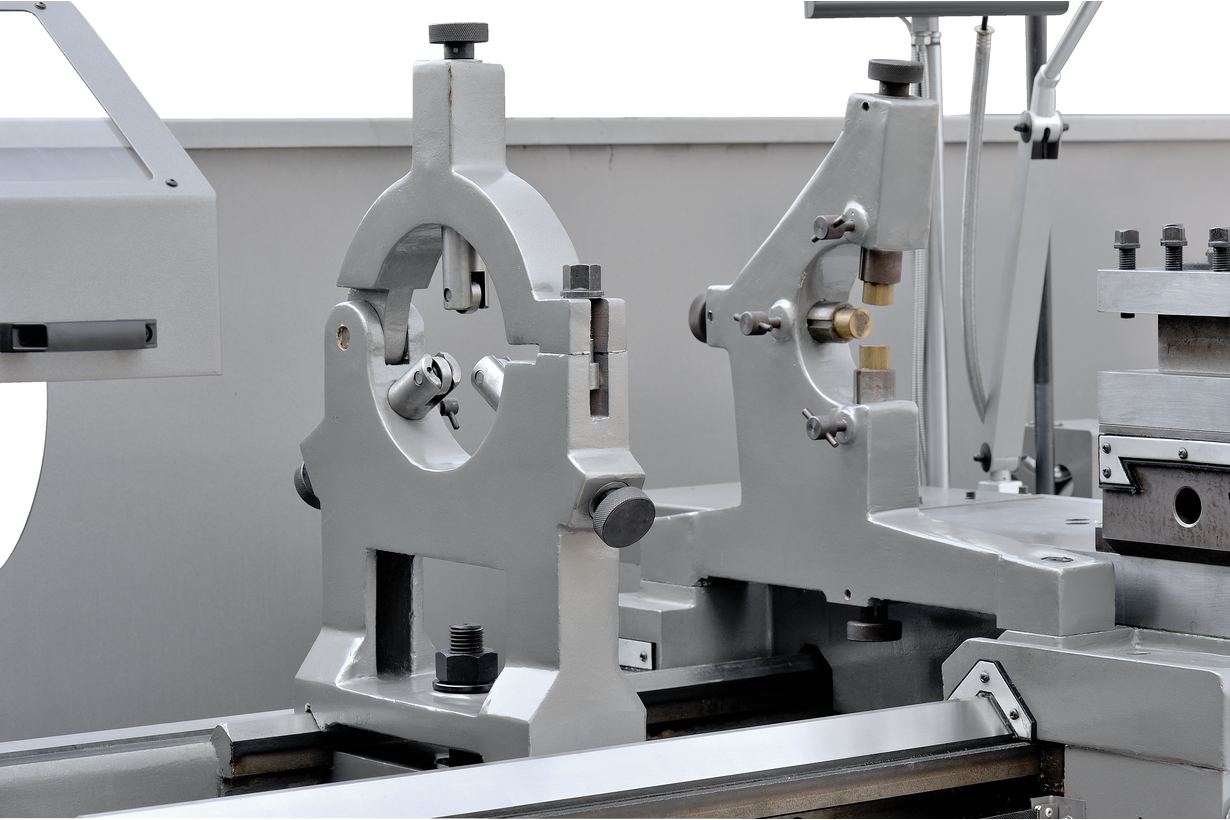

  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем

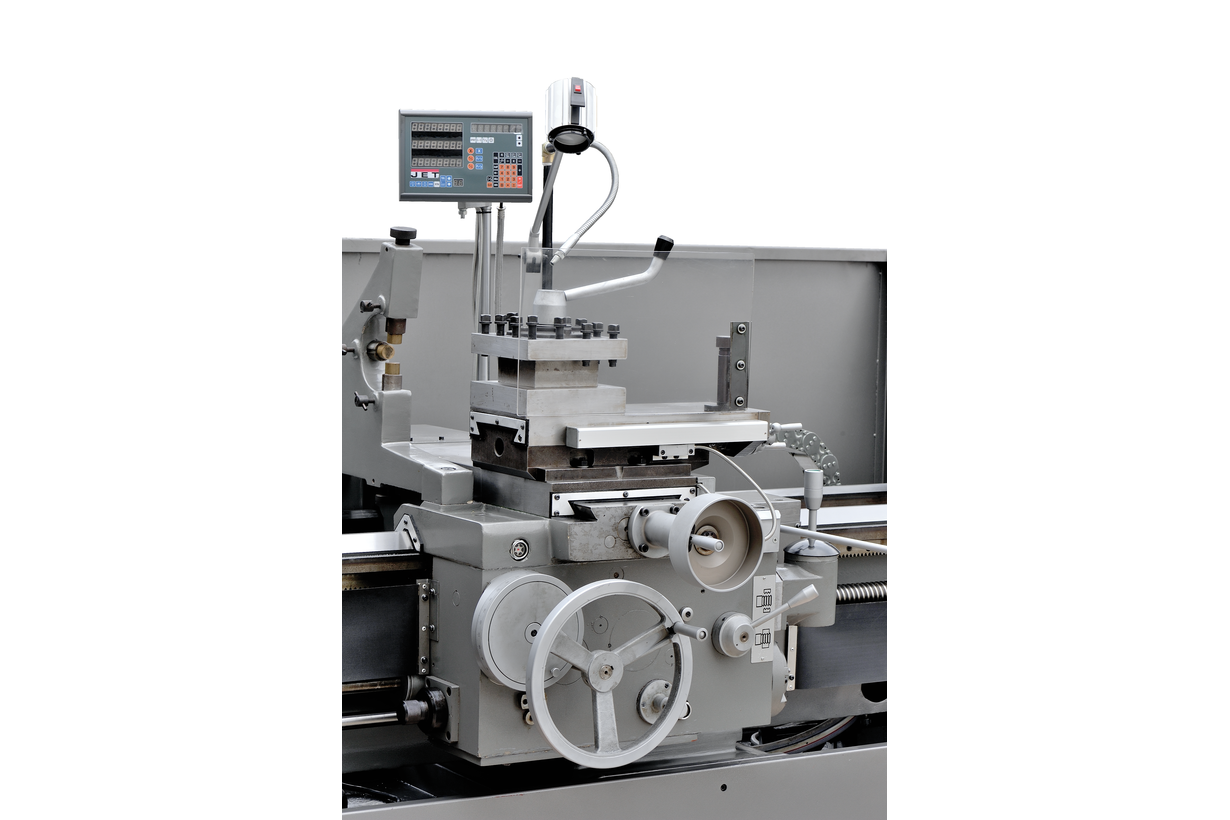

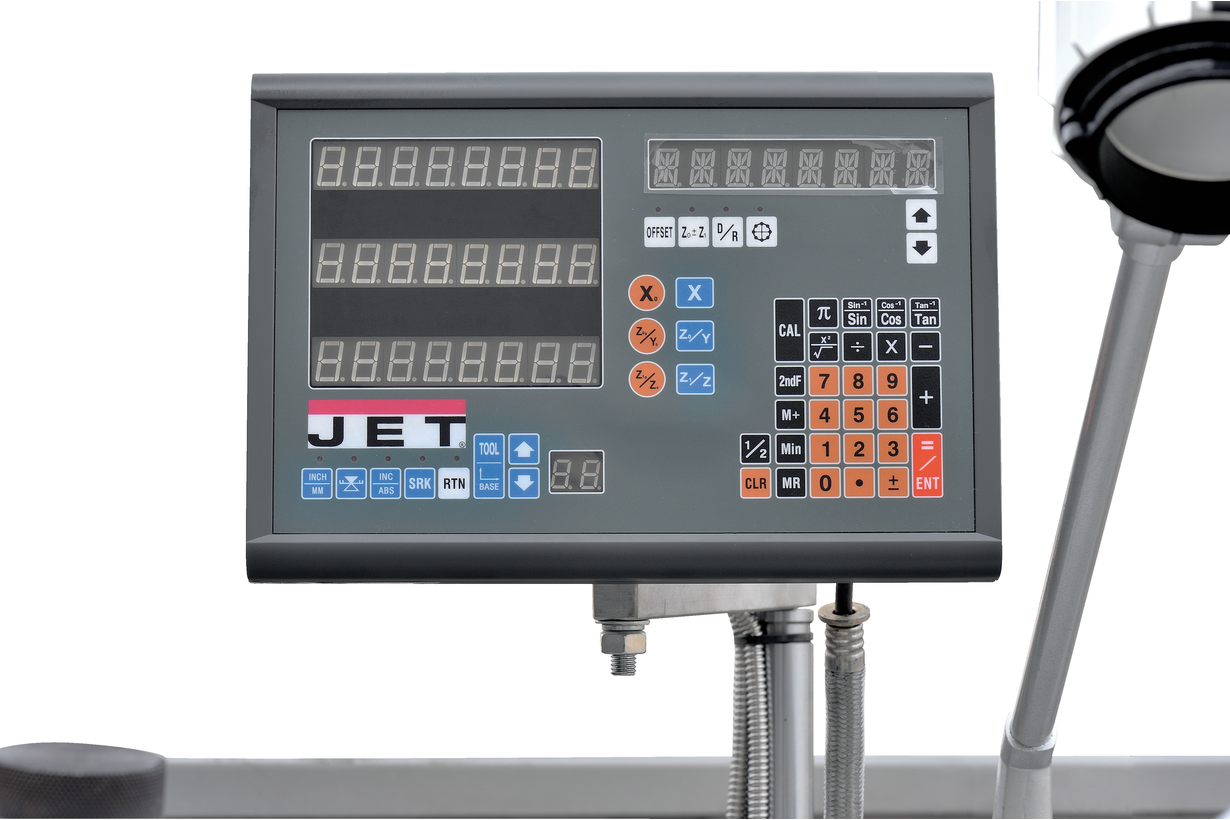

  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины
