GH-26120ZH DRO самый массивный токарно-винторезный станок в линейке GH-26 производства компании JET. В этой модели расстояние между центрами составляет 3050 мм, что позволяет обтачивать длинномерные заготовки с высокой скоростью и качеством. Диаметр обработки над станиной составляет 660 мм, при снятом мостике gap – 880 мм. Как и положено оборудованию топ-класса, GH-26120 ZH DRO поставляется в богатой комплектации: система подачи СОЖ, УЦИ, два люнета, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания, лампа освещения – все это покупатель получает «из коробки».

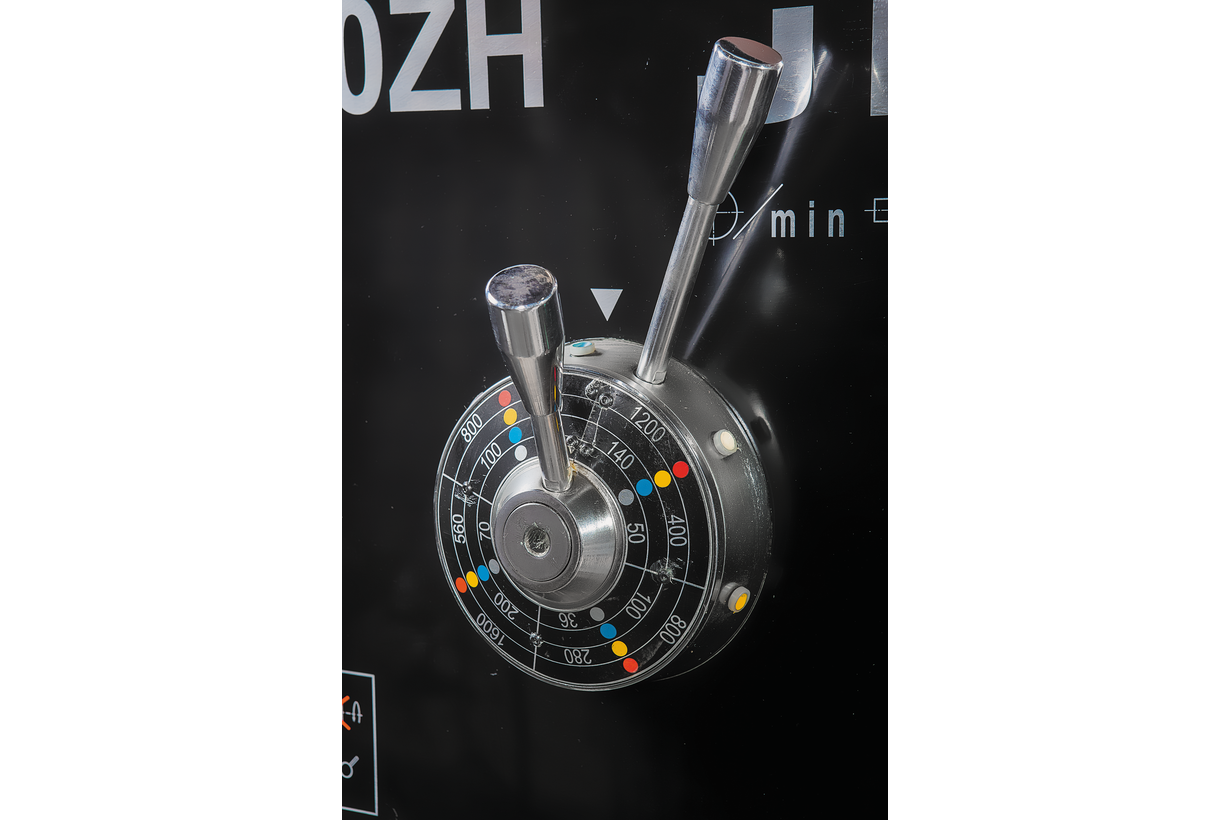

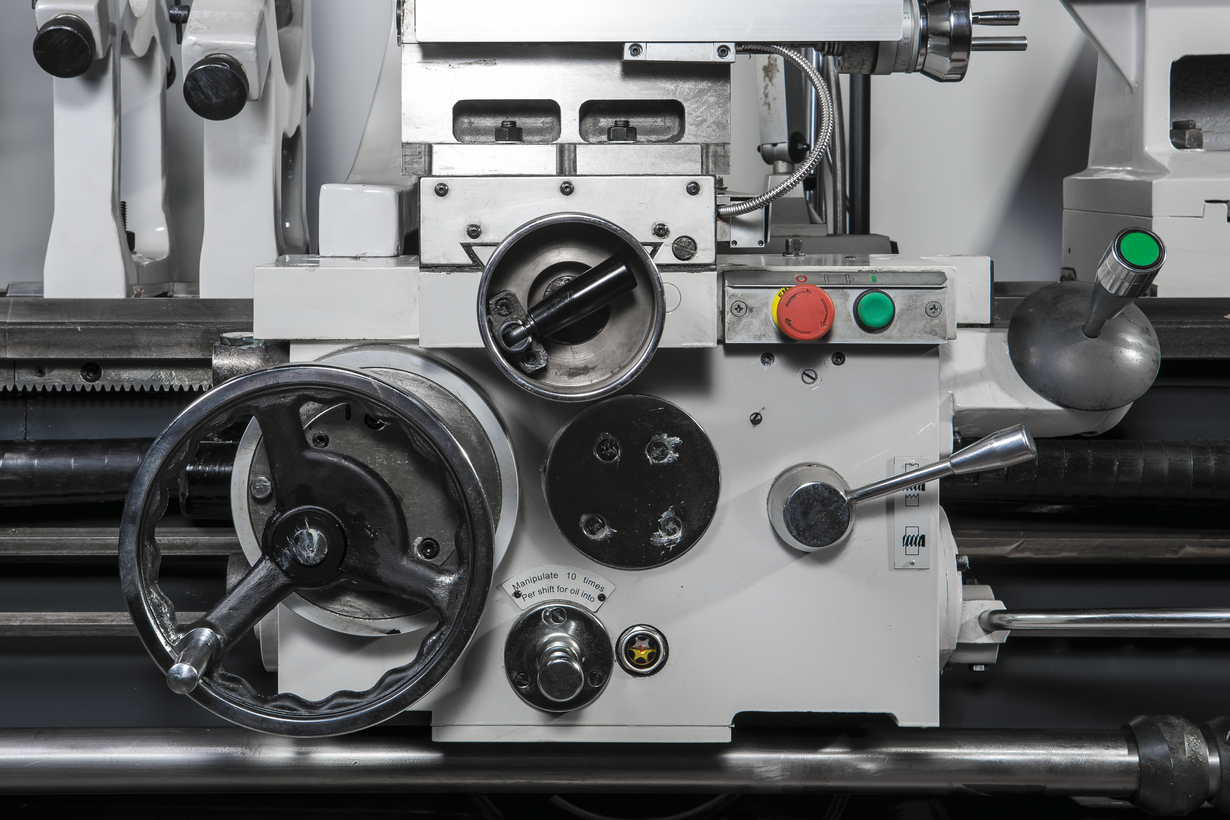

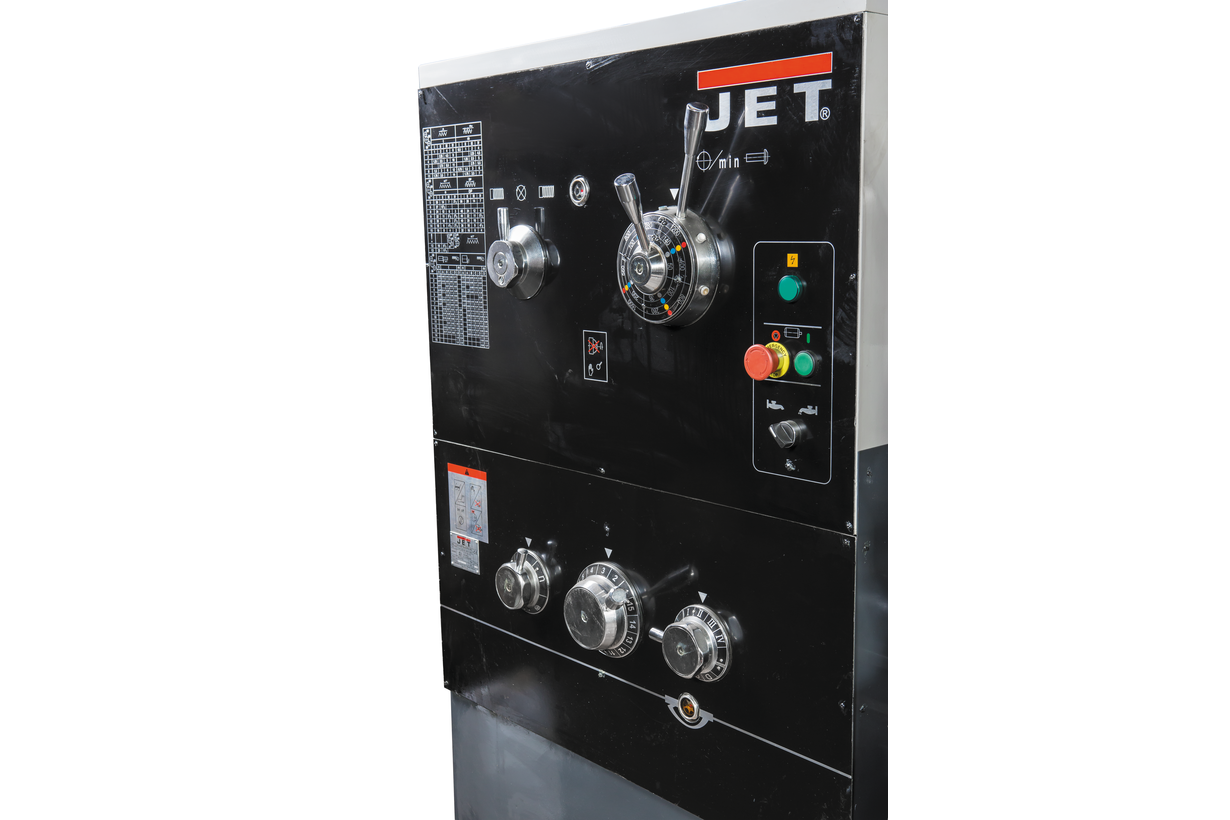

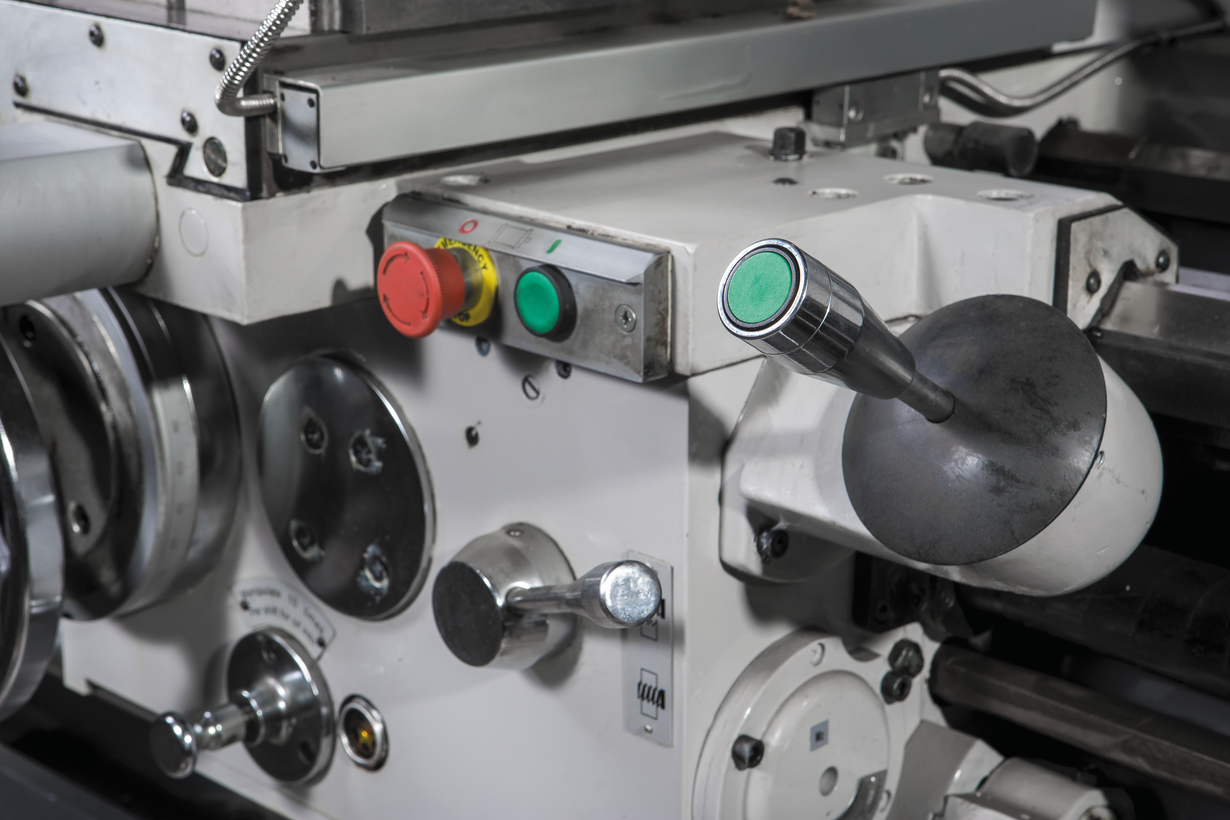

Станок оборудован мощным асинхронным двигателем на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, включая режим 36 об/мин для нарезания резьбы плашкой. Биение на шпинделе у данной модели не превышает 9 микрон, цена деления нониуса – 0,02 мм. Коробка подач имеет 65 предустановленных режимов работы в продольной и поперечной плоскости, что позволяет нарезать все основные типы резьб. Для облегчения смены режимов предусмотрен толчковый режим пуска двигателя. Для удобства работы оператора GH-26120ZH DRO оборудуется устройством быстрого перемещения суппорта, а также педалью тормоза и экстренного отключения. Массивная станина станка отливается из высококачественного чугуна и служит эффективным гасителем вибраций, а также помогает отводить тепло от шпинделя и и инструмента. Направляющие станины проходят закалку токами высокой частоты, затем шлифуются.
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 660 |
| Диаметр обточки над съемным мостиком, gap, мм | 870 |
| Длина съёмного мостика, мм | 240 |
| Диаметр обточки над поперечным суппортом, мм | 420 |
| Расстояние между центрами, мм | 3050 |
| Частота вращения шпинделя, об/мин | 36 - 1600 |
| Количество скоростей шпинделя, шт | 12 |
| Конус шпинделя | ø113 мм 1:20 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диапазон продольной подачи, мм/об | 0,063 - 2,25 |
| Количество продольных подач, шт | 65 |
| Диапазон поперечной подачи, мм/об | 0,027 - 1,07 |
| Количество поперечных подач, шт | 65 |
| Диапазон метрической резьбы, мм | 1 - 14 |
| Количество метрических резьб, шт | 22 |
| Дюймовая резьба, TPI | 2 - 28 |
| Количество дюймовых резьб, шт | 26 |
| Модульная резьба, MP | 0,5 - 7 |
| Количество модульных резьб, шт | 18 |
| Диапазон питчевой резьба, DP | 4 - 56 |
| Количество питчевых резьб, шт | 24 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 150 |
| Диапазон неподвижного люнета, мм | 20 - 125, 100 - 240 |
| Диапазон подвижного люнета, мм | 20 - 100 |
| Расстояние между направляющими, мм | 405 |
| Мощность двигателя, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Масса, кг | 4250 |
| Длина в упаковке, см | 463 |
| Ширина в упаковке, см | 115 |
| Высота в упаковке, см | 215 |
| Масса в упаковке, кг | 4800 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 4500 |
| Ширина, мм | 1280 |
| Высота, мм | 1450 |
GH-26120ZH DRO самый массивный токарно-винторезный станок в линейке GH-26 производства компании JET. В этой модели расстояние между центрами составляет 3050 мм, что позволяет обтачивать длинномерные заготовки с высокой скоростью и качеством. Диаметр обработки над станиной составляет 660 мм, при снятом мостике gap – 880 мм. Как и положено оборудованию топ-класса, GH-26120 ZH DRO поставляется в богатой комплектации: система подачи СОЖ, УЦИ, два люнета, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания, лампа освещения – все это покупатель получает «из коробки».
Станок оборудован мощным асинхронным двигателем на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, включая режим 36 об/мин для нарезания резьбы плашкой. Биение на шпинделе у данной модели не превышает 9 микрон, цена деления нониуса – 0,02 мм. Коробка подач имеет 65 предустановленных режимов работы в продольной и поперечной плоскости, что позволяет нарезать все основные типы резьб. Для облегчения смены режимов предусмотрен толчковый режим пуска двигателя. Для удобства работы оператора GH-26120ZH DRO оборудуется устройством быстрого перемещения суппорта, а также педалью тормоза и экстренного отключения. Массивная станина станка отливается из высококачественного чугуна и служит эффективным гасителем вибраций, а также помогает отводить тепло от шпинделя и и инструмента. Направляющие станины проходят закалку токами высокой частоты, затем шлифуются.
