Токарные станки JET

JET GHB-1340A Токарно-винторезный станок

Артикул: 321357T
Цена 31 616 Бел. руб.
Наличие уточняйте
  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

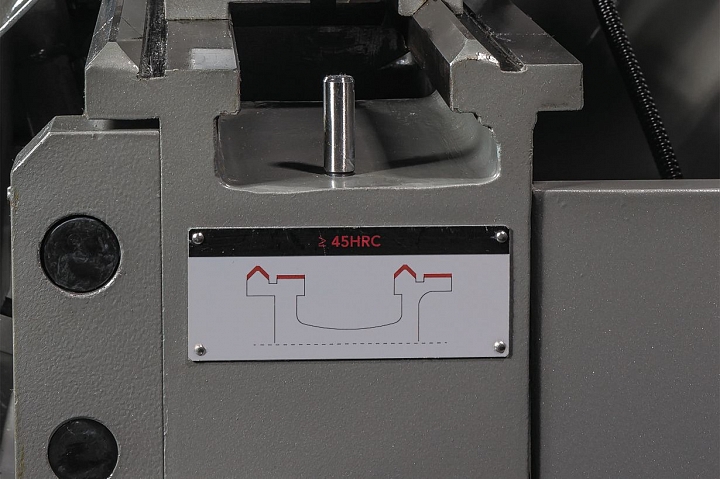

  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне

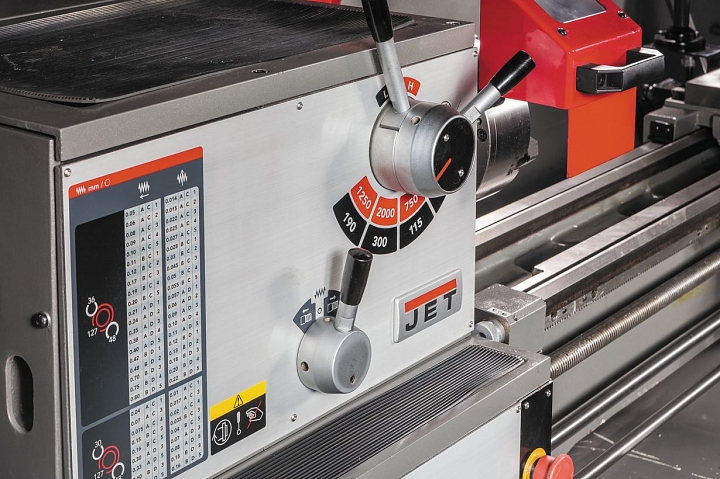

  • Закаленные и отшлифованные шестерни передней бабки

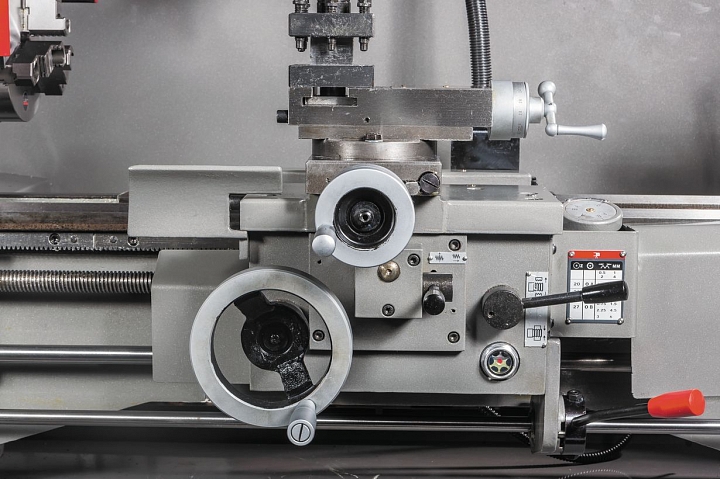

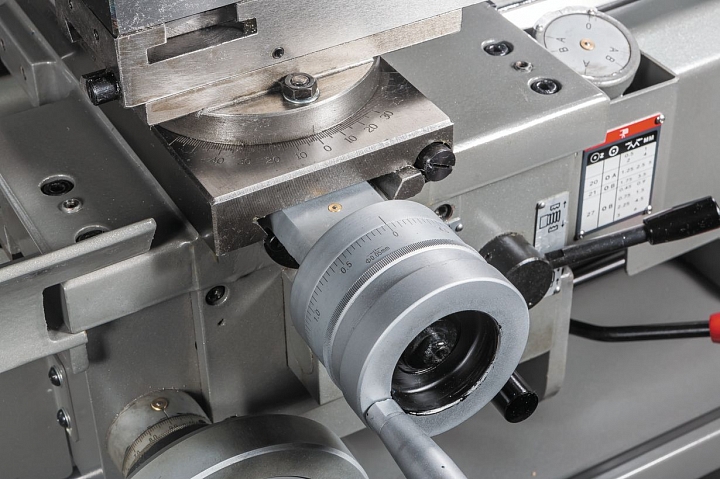

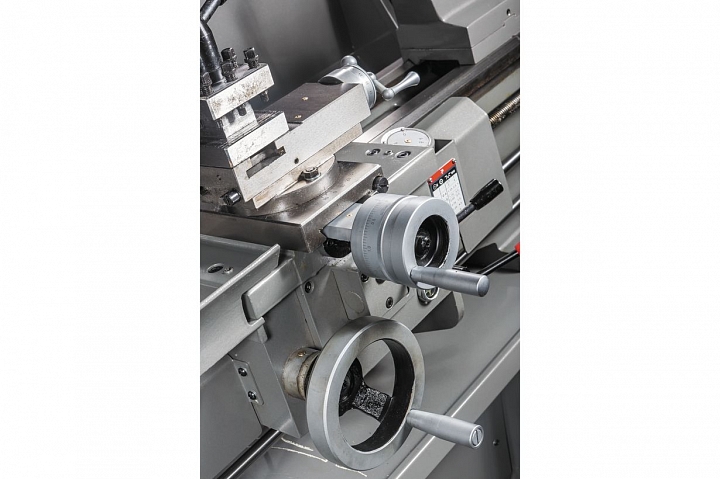

  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок

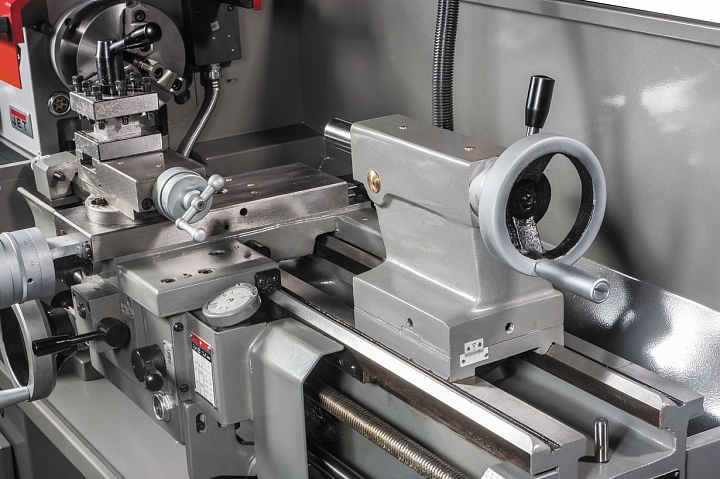

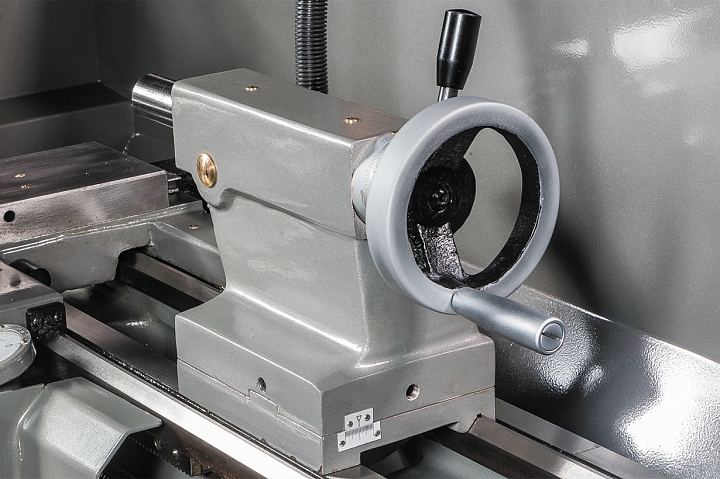

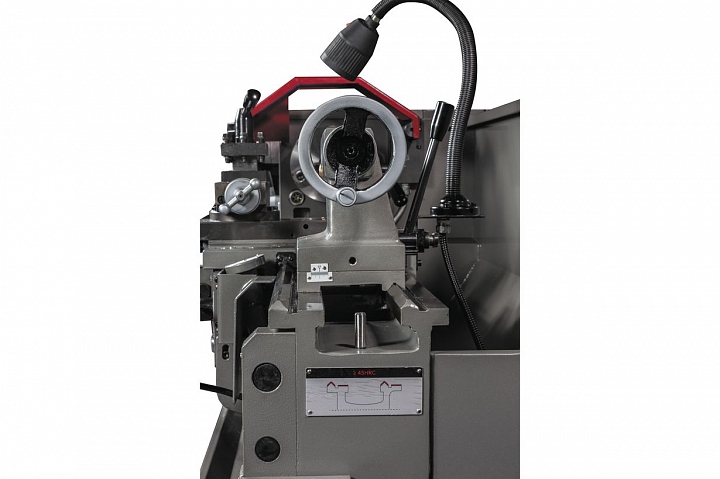

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов

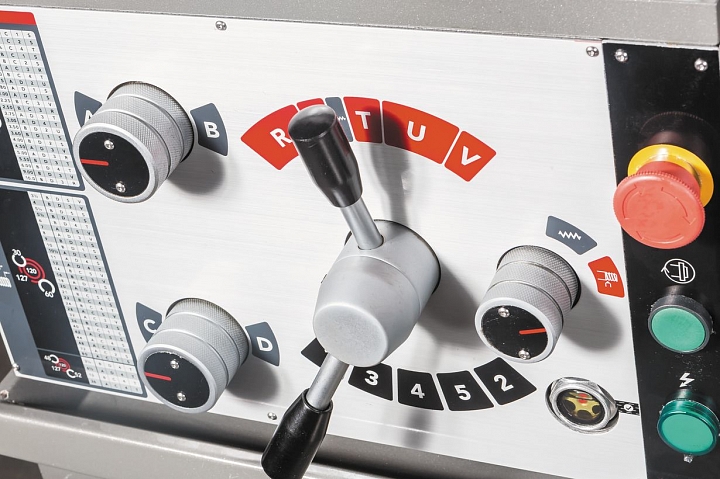

  • Толчковый режим работы шпинделя
  • Современный аналог 1А616, 1616, 16Б16 и Т-4


Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.

Станок выпускается по протоколу  DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.

В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются токами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.

Напряжение, В 400
Диаметр обработки над станиной, мм 330
Диаметр обточки над поперечным суппортом, мм 197
Расстояние между центрами, мм 1015
Диаметр обточки над съемным мостиком, gap, мм 476
Длина съемного мостика, мм 200
Ширина станина, мм 186
Ход поперечного суппорта, мм 160
Ход верхнего продольного суппорта, мм 68
Диапазон оборотов шпинделя, об/мин 70-2000
Количество скоростей шпинделя 8
Внутренний конус шпинделя MК 5
Передний конец шпинделя D1-4 (DIN 55029)

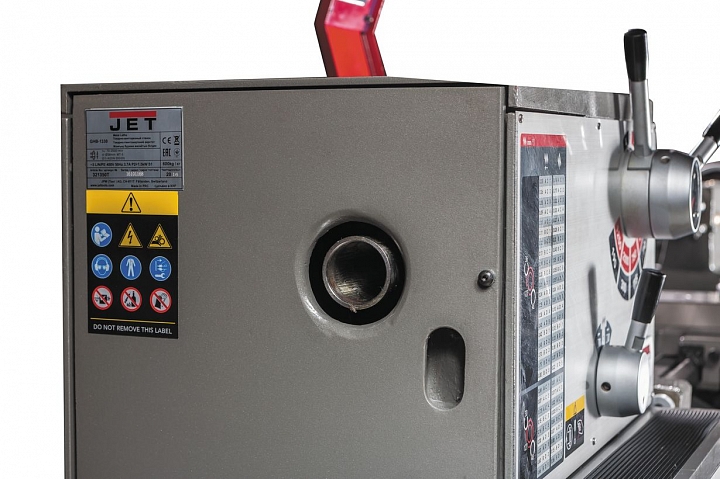

Диаметр проходного отверстия шпинделя, мм Ø38

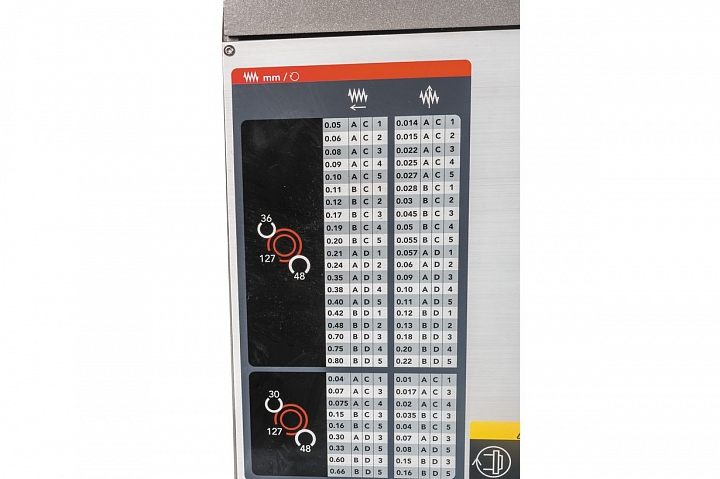

Диапазон продольной подачи, мм/об 0,037–0,80
Количество продольных подач 29
Диапазон поперечной подачи, мм/об 0,01–0,22
Количество поперечных подач 29

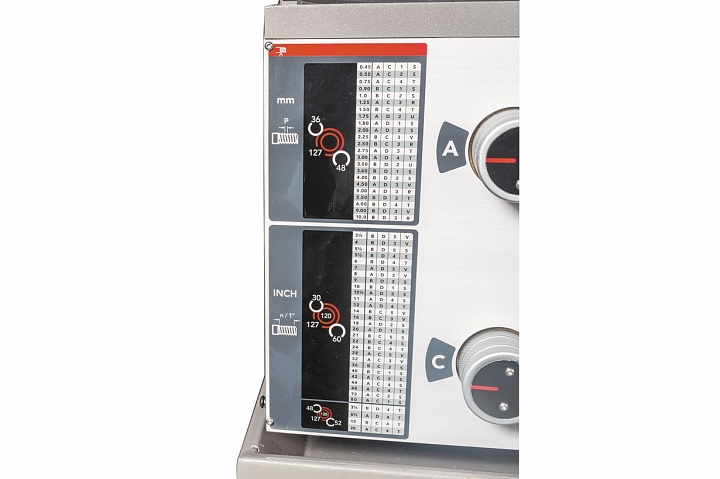

Диапазон метрической резьбы, мм 0,45–10
Количество метрических резьб 23
Диапазон дюймовой резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Шаг продольного ходового винта, мм 4
Макс. размер инструмента, мм 16 x 16
Внутренний конус пиноли задней бабки MК 3
Ход пиноли задней бабки, мм 95
Наружный диаметр пиноли задней бабки, мм 32
Диапазон неподвижного люнета, мм 10 – 73
Диапазон подвижного люнета, мм 10 – 60
Объем бака СОЖ, л нет (по заказу 8 л.)
Объём масла (ориентировочно), л 8
Параметры питающей сети 400В ~3L/PE 50Гц
Мощность главного двигателя, кВт 1,5 кВт (2 л.с.) S1
Общая потребляемая мощность станка, кВт 1,8
Устройство защиты потребителя, А 16
Страна производителя Китай
Длина, мм 1905
Ширина, мм 760
Высота, мм 1200
Масса, кг 650
Габаритные размеры упаковки (ДхШхВ), см поставляется в 3-х ящиках. 2000Х60Х60; 80Х50Х50; 80Х50Х50
Масса в упаковке, кг 680/30/24

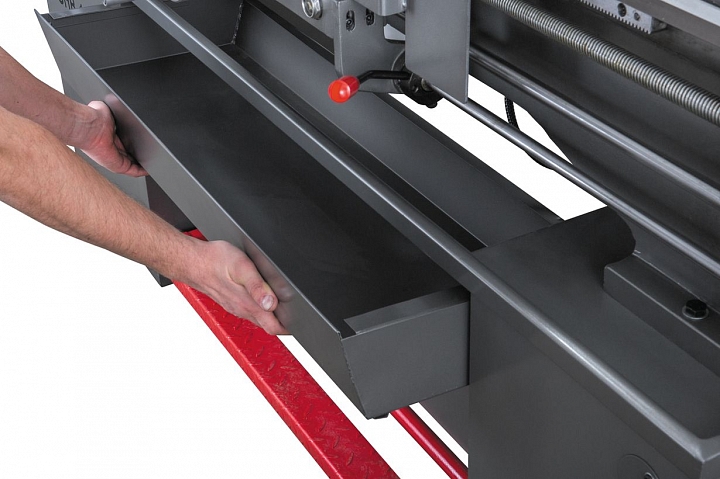

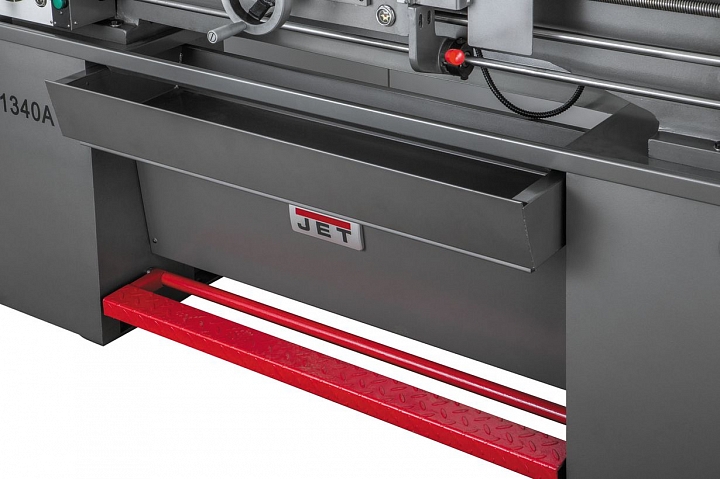

  • Выдвижной поддон для сбора стружки
  • Экран защиты зоны резания

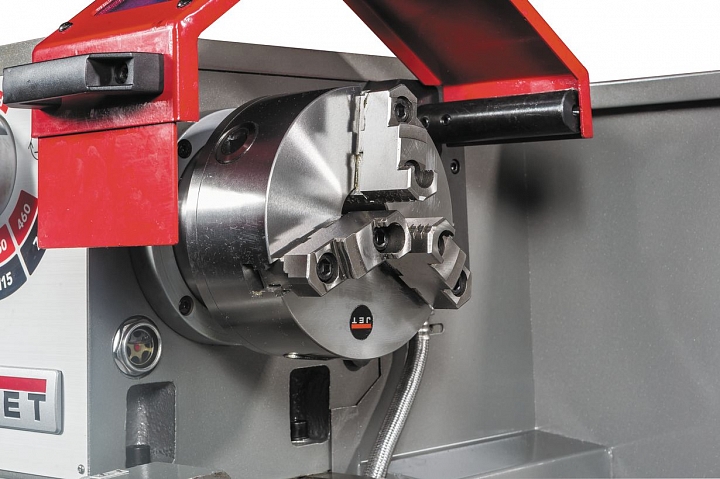

  • 3-х кулачковый патрон160мм с прямыми/обратными кулачками

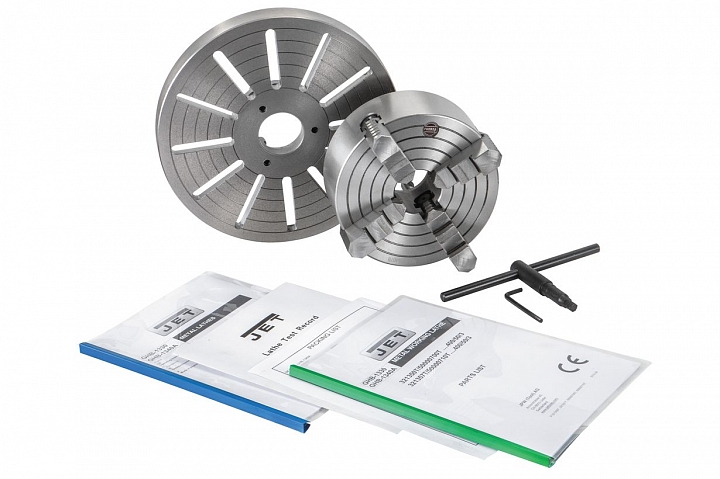

  • 4-х кулачковый патрон 200мм с независимыми кулачками
  • Планшайба 300мм

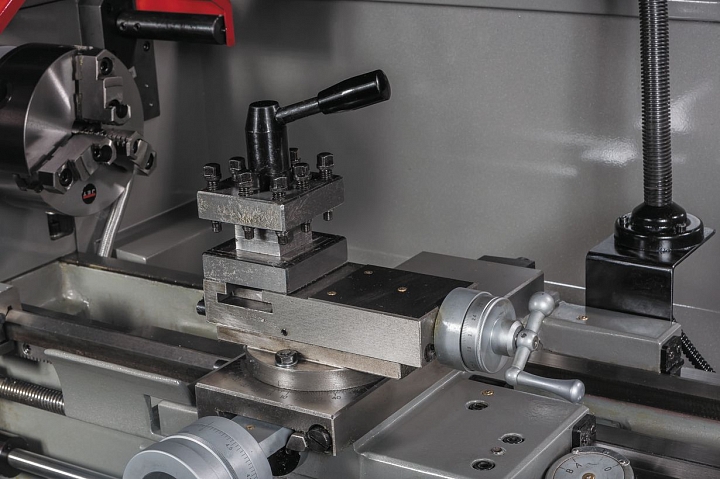

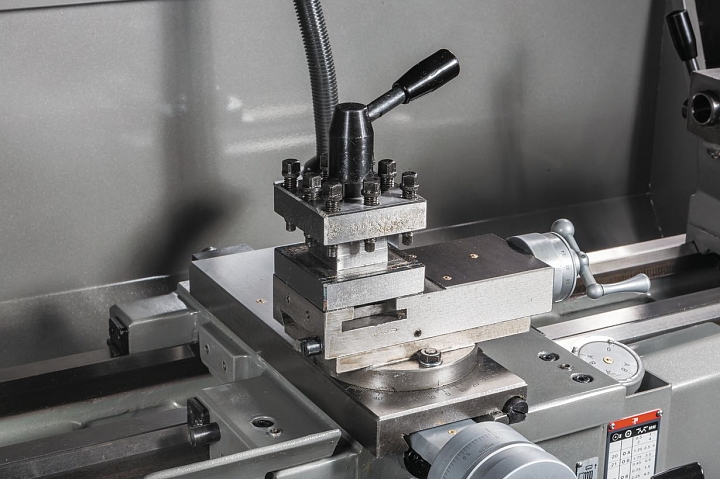

  • 4-х позиционный резцедержатель

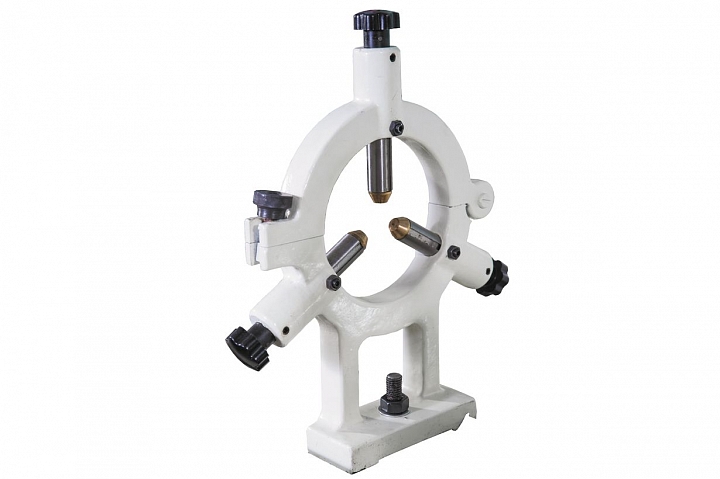

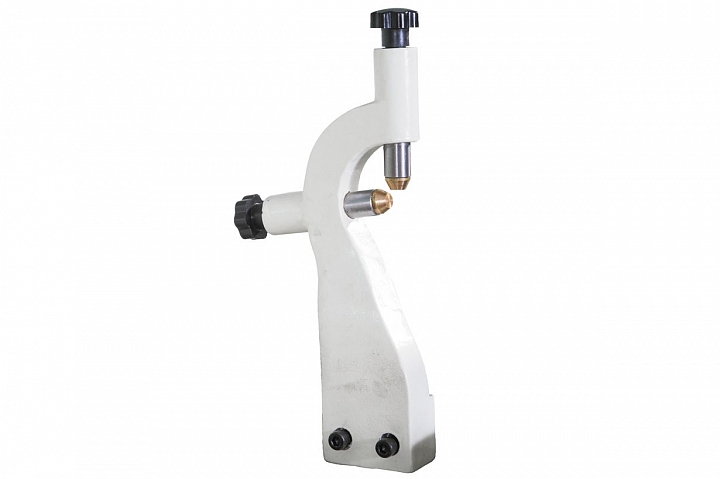

  • Неподвижный люнет
  • Подвижный люнет

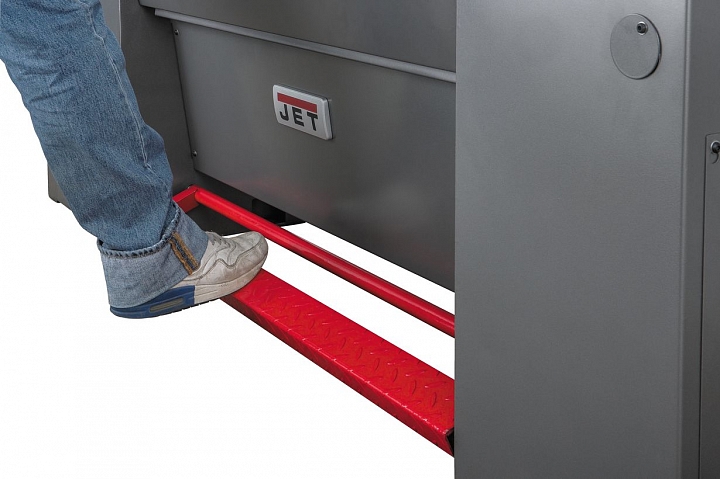

  • Ножной тормоз

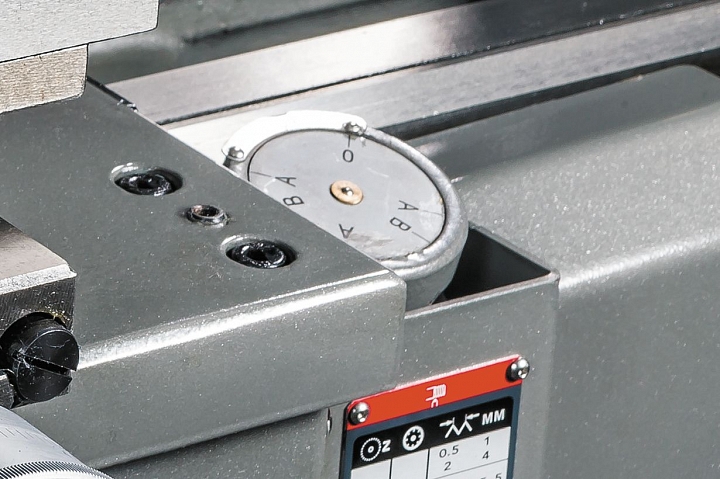

  • Указатель резьбы
  • Комплект сменных стальных шестерён
  • 2 упорных центра MК 3
  • Переходная втулка МК 5 / МК 3
  • Указатель резьбы

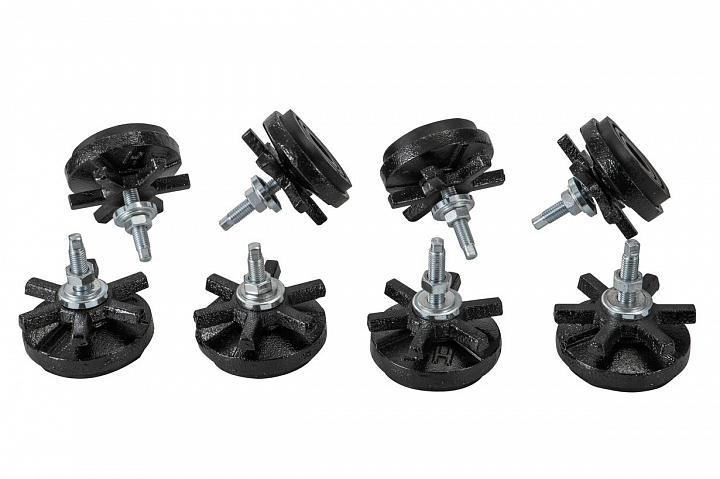

  • Комплект установочных опор

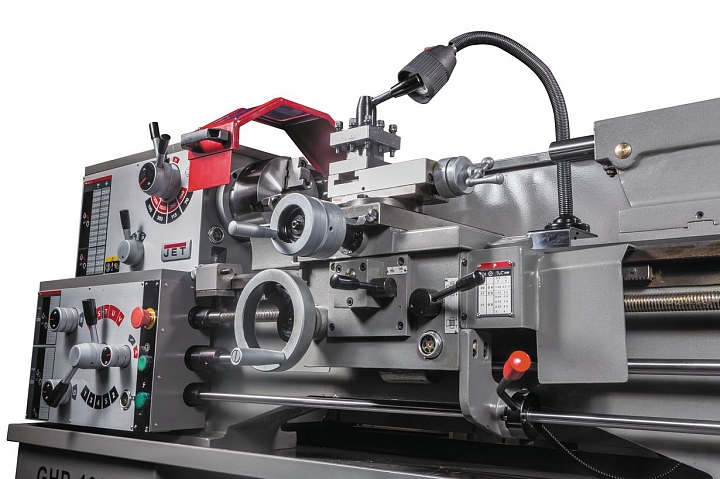

  • Лампа освещения рабочей зоны

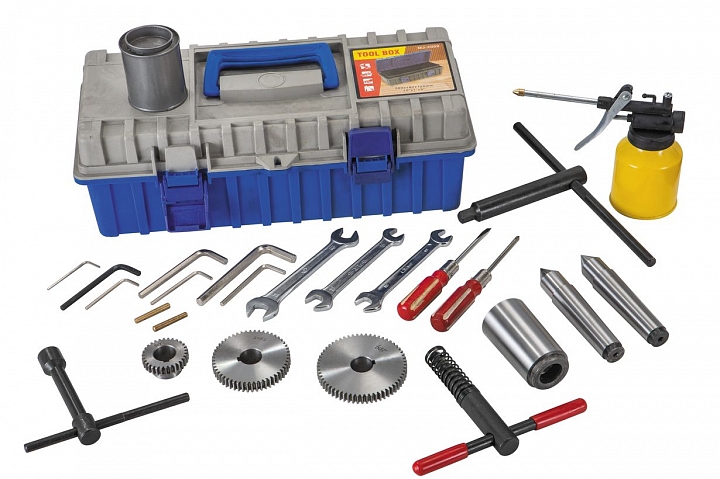

  • Рабочий инструмент в ящике
  • Масленка
  • Подъемный крюк
  • Инструкция по эксплуатации
  • Список запасных частей
